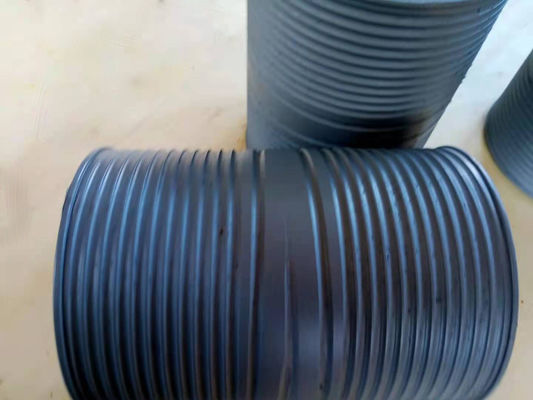

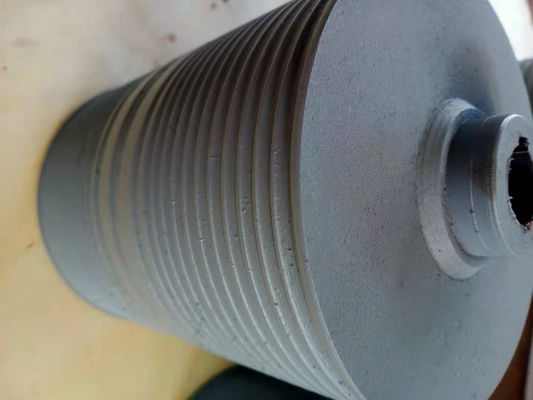

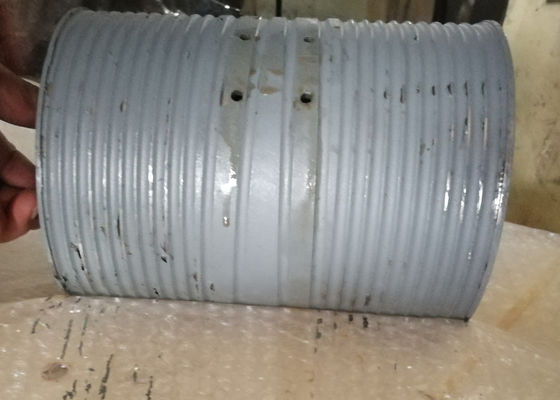

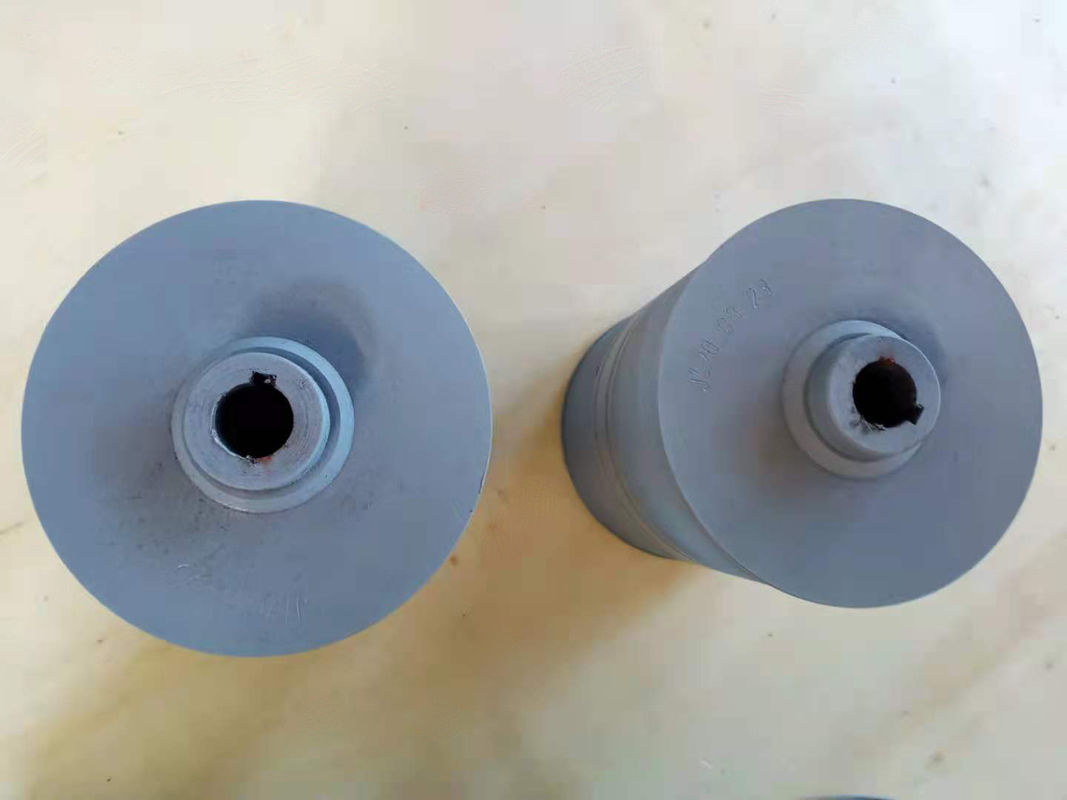

Kohlenstoffstahl-Drahtseil trommeln doppelte gerillte Handkurbel-Trommel für Turm-anhebende Hebemaschine
Gerillte Handkurbel-Trommel-Einleitung
Gerilltes Handkurbel-Trommel-Material: Kohlenstoffstahl-, legierterstahl, Edelstahl, Aluminium, hochfester Stahl, usw.
Materielle Standards: GB, AISI, ASME, ASTM, JIS, LÄRM,…
Umgebende Temperatur: -40 ° C bis +45 ° C
Umgebende Temperatur Stroage: -40 ° C bis +50 ° C
Nut-Art der Trommel: Gewundene Nuten oder Lebus-Nuten
Die Rotations-Richtung der Trommel: Links oder rechts
Verarbeitungsmethode: Maschinen-Arbeit
Drahtseil-Durchmesser: 3 MM~100 MILLIMETER
Verarbeitungs-Ausrüstung: Mitte CNC-maschineller Bearbeitung
Gerillte Handkurbel-Trommel-technische Parameter
| Nein: |
Drahtdurchmesser (Millimeter) |
Kraft (KN) ziehen |
Rotations-Richtung |
Trommel-Durchmesser (Millimeter) |
Trommel-Länge (Millimeter) |
| 1 |
3~8 |
3~10 |
Links, rechts |
>160 |
<1000>
|
| 2 |
10~16 |
12~20 |
Links, rechts |
>320 |
<>1000 |
| 3 |
18~24 |
20~80 |
Links, rechts |
>480 |
<>1000 |
| 4 |
26~32 |
100~120 |
Links, rechts |
>640 |
<>1000 |
| 5 |
34~40 |
150~200 |
Links, rechts |
>800 |
<>1000 |
| 6 |
42~50 |
240~400 |
Links, rechts |
>1000 |
<>1000 |
Betriebsbedingungen von Lebus-Nut
1. Die Flansche der Trommel sind senkrecht, Wand an allen möglichen Bedingungen, sogar unter der Last zu trommeln.
2. Das Seil muss unter Spannung bei dem Spulen gehalten werden, damit das Seil gegen Nutwand zerquetscht wird. Wenn das Spulen diese Bedingung nicht treffen kann, wird eine Presserolle benutzt. Es wird im Allgemeinen empfohlen, dass die Spannung des Seils mindestens 2% Bruchspannung oder 10% Funktionslast sein sollte.
3. Die Flottenwinkelstrecke sollte mehr als 1,5 Grad und nicht weniger als 0,25 Grad im Allgemeinen nie sein.
4. Wenn das Drahtseil, das von der Trommel freigegeben wird, die Antriebsscheibe umhergeht, sollte die Mitte der Antriebsscheibe über der Mitte der Trommel sein.
5. Das Seil muss rund, nicht lose gehalten werden, sogar unter dem Höchstlast.
6. Das Seil muss Gegendrehungsstruktur sein.
Messen Sie bitte die Änderung des Seildurchmessers unter unterschiedlicher Last
Gerillte Handkurbel-Trommel-Struktur
Nut-Trommel-Zusammensetzung: Trommelkern, Flansche, Welle, usw.
Verarbeitung: Seiltrommeln mit Nuten schnitten direkt in sie. Handkurbeltrommel mit Flansch, die lbs-Nut wird direkt in den Körper der Trommel, entsprechend den Anforderungen der Kunden, die Flansche werden entweder geschweißt oder Schraube-weggelaufen geschnitten. Nutgeometrie wird durch Seilbau, -durchmesser und -länge und durch Anwendung bestimmt. die Trommel hat die erforderlichen Einbauabmessungen für die tatsächlichen Betriebsbedingungen.
Produkt-Anwendung:
1. Offshoremarinemaschinerie: Offshoreerdölkranhandkurbel, Liegeplatzhandkurbel, Zugkrafthandkurbel, Personenbeförderungshandkurbel, Ankerwinde, hydrologische Handkurbel
2. Technik der Maschinerie: Seilwinde, Turmkran, Maschine anhäufend, hydraulische Handkurbel
3. Ölfeldindustrie: Erdölbohrungsanlage, Erdöltraktorhebemaschine, Erdöl Workoveranlage, Pumpanlagehandkurbel Trailermounted, Protokollierungshandkurbel, usw.
4. Die Baumaschinen: Errichtende Abwischenwandhandkurbel, Wicklungshebemaschine, Hebewinde
5. Bergbauhandkurbel: Verschicken Handkurbel, Handkurbel, sinkende Handkurbel, usw. Stütze-ziehend
6. Kranmaschinerie: Die anhebende Maschine der Brücke, Turmkran, Portalkran, Raupenkranhandkurbel
