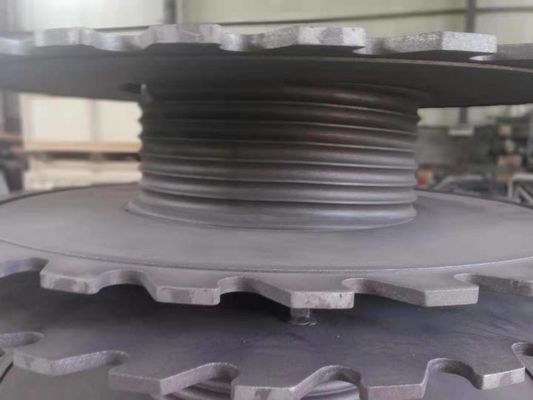

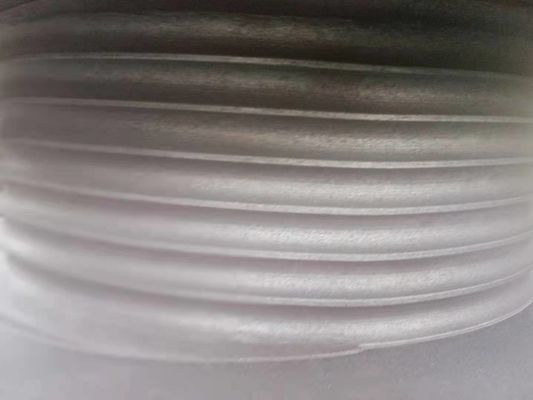

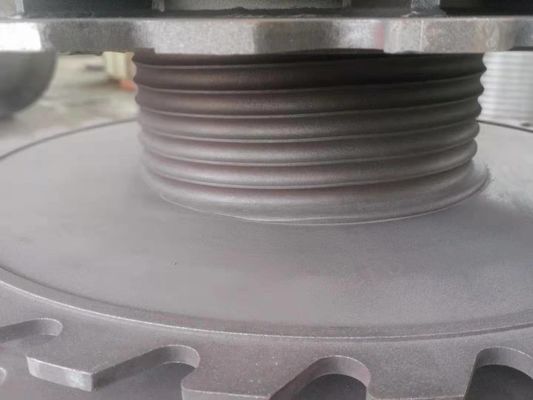

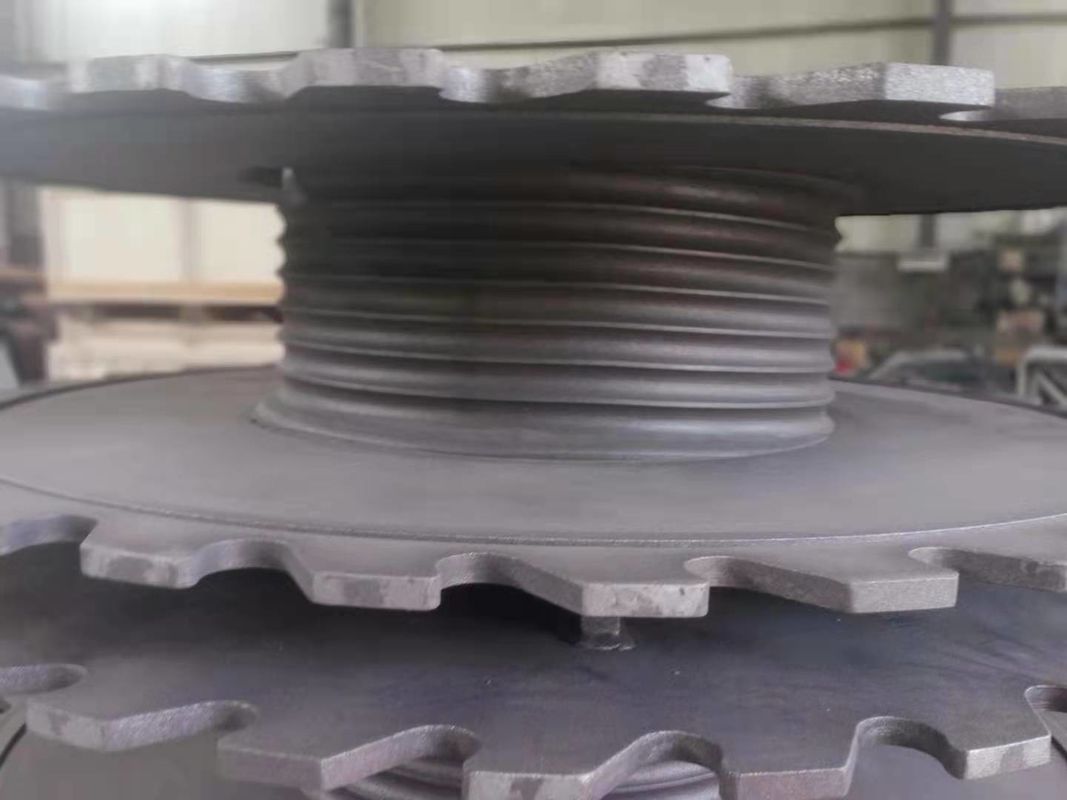

Kohlenstoffstahl-Drahtseil, das einzelne Modell-Lebus Grooved Winch-Trommel hochzieht

Gerillte Handkurbel-Trommel-Einleitung

Das Gerät enthält einen gekerbten Trommelkörper, wird eine Seilnut auf dem gekerbten Trommelkörper verarbeitet, sind eine kletternde Primärnut und eine kletternde Sekundärnut auf dem gekerbten Trommelkörper geöffnet, und der kletternde Winkel der kletternden Primärnut ist von 0 ° zu ° 72, der kletternde Endpunkt der kletternden Primärnut ist der Ausgangspunkt der kletternden Sekundärnut. Das Gebrauchsmuster verwirklicht die Vermeidung der Seilstörung und das Seilbeißen des Stahldrahtseiles, das durch den schweißenden Fehler verursacht wird, vereinfacht die Verfahrenstechnik und spart die Verarbeitungskosten. Das Gebrauchsmuster überwindt die Deformation des vorhandenen Trommelkörpers, der nach Versammlung verarbeitet wird und Schweißen, mit dem Ergebnis der Asymmetrie der Mitten an beiden Enden des Trommelkörpers gleichzeitig dort sind einige Mängel, die der Fadenneigungsgenauigkeit und der Fadenoberflächenstärke nicht garantieren können

Betriebsbedingungen von Lebus-Nut

1. Die Flansche der Trommel sind senkrecht, Wand an allen möglichen Bedingungen, sogar unter der Last zu trommeln.

2. Das Seil muss unter Spannung bei dem Spulen gehalten werden, damit das Seil gegen Nutwand zerquetscht wird. Wenn das Spulen diese Bedingung nicht treffen kann, wird eine Presserolle benutzt. Es wird im Allgemeinen empfohlen, dass die Spannung des Seils mindestens 2% Bruchspannung oder 10% Funktionslast sein sollte.

3. Die Flottenwinkelstrecke sollte mehr als 1,5 Grad und nicht weniger als 0,25 Grad im Allgemeinen nie sein.

4. Wenn das Drahtseil, das von der Trommel freigegeben wird, die Antriebsscheibe umhergeht, sollte die Mitte der Antriebsscheibe über der Mitte der Trommel sein.

5. Das Seil muss rund, nicht lose gehalten werden, sogar unter dem Höchstlast.

6. Das Seil muss Gegendrehungsstruktur sein.

7. Messen Sie bitte die Änderung des Seildurchmessers unter unterschiedlicher Last.

Fortschritt

Verglichen mit dem General fugte nicht (glatte) Trommel und gerillte Trommel der Spirale, die gerillten Stahltrommel-Ärmel hat offensichtliche Vorteile in der ordentlichen Wicklung des mehrschichtigen Stahldrahtseiles. Macht lbs doppelte Faltenseil-Nut die Wicklung vom Stahldrahtseil glatter und die Last zwischen Schichten wird gleichmäßig verteilt, die unregelmäßige, ungeordnete Wicklung und das Seil, die bei Stahldrahtseilanordnung verringert beißt, verringert den Schaden des Stahldrahtseiles, ausdehnt die Nutzungsdauer des Stahldrahtseiles, verbessert die Gerätesicherheitsoperation, und vermeidet die Abschaltungszeit der mechanischen Ausrüstung wegen des ungeordneten Seilersatzes

technische Spezifikation

Nut-Trommel-Zusammensetzung: Trommelkern, Flansche, Welle, usw.
Verarbeitung: Seiltrommeln mit Nuten schnitten direkt in sie. Handkurbeltrommel mit Flansch, die lbs-Nut wird direkt in den Körper der Trommel, entsprechend den Anforderungen der Kunden, die Flansche werden entweder geschweißt oder Schraube-weggelaufen geschnitten. Nutgeometrie wird durch Seilbau, -durchmesser und -länge und durch Anwendung bestimmt. die Trommel hat die erforderlichen Einbauabmessungen für die tatsächlichen Betriebsbedingungen.
