Produktdetails:
Zahlung und Versand AGB:
|

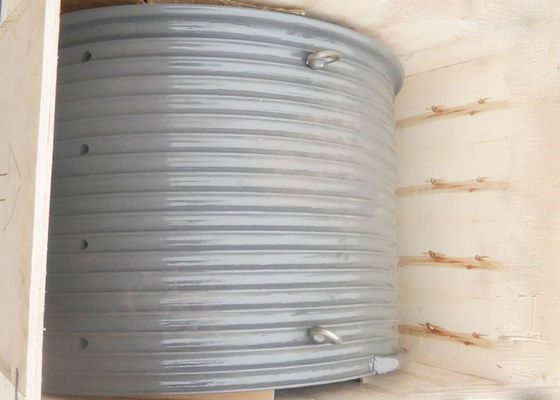

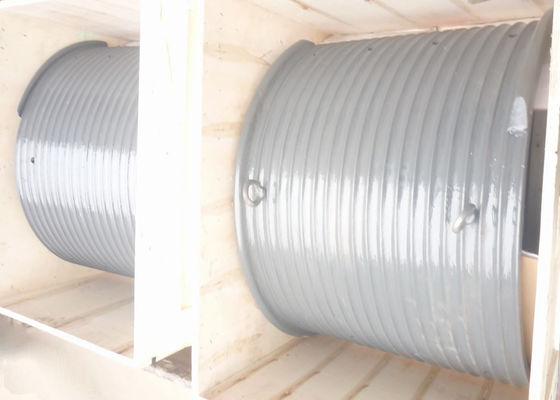

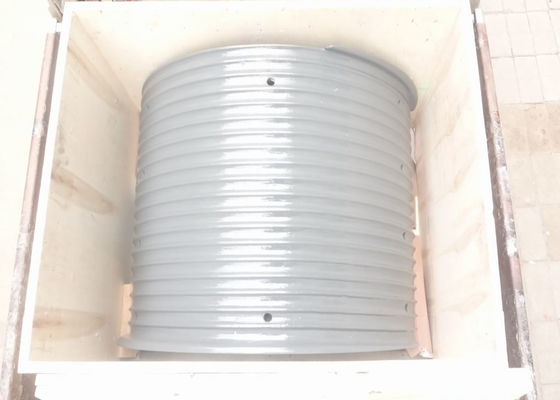

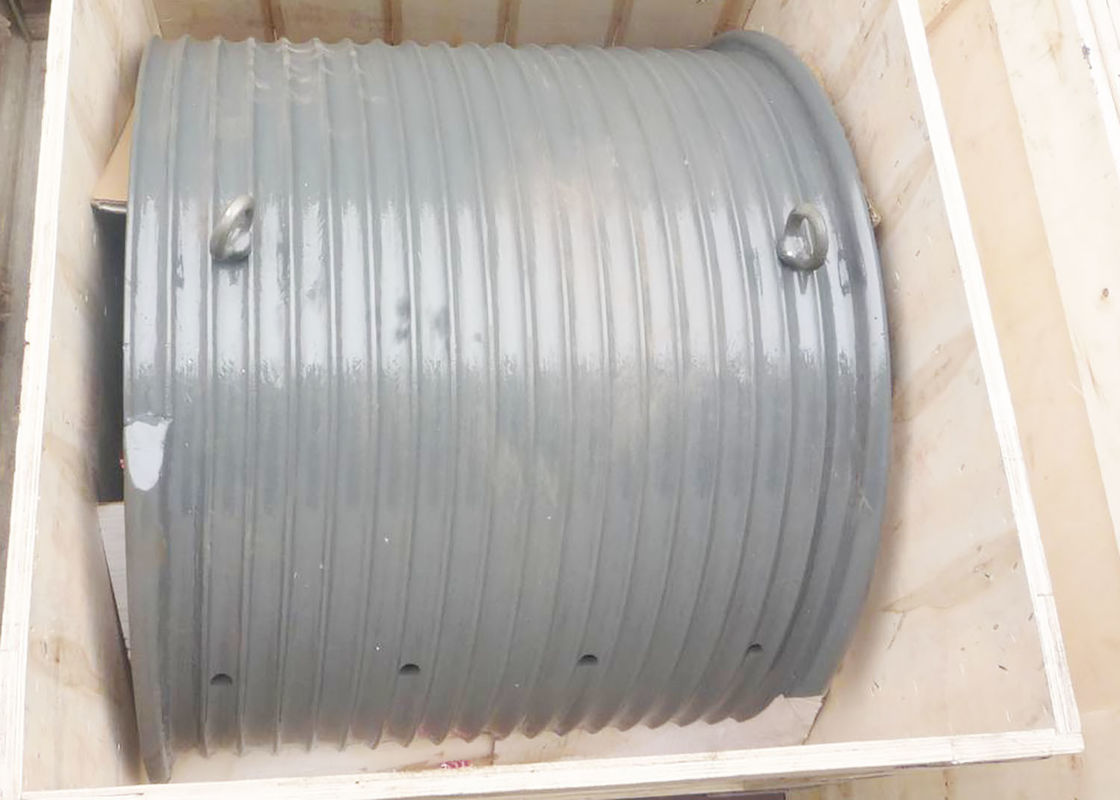

| Material: | Q235/Q355B/Q355D/Q355E | Produktbezeichnung: | Winch-Trommel mit Rillenhüllen |
|---|---|---|---|
| Gerillte Art: | Lebus fugte | Oberflächenfarbe: | Grau |
| Verbindungsart: | Geschweißt oder weggelaufen | Durchmesser des Seils: | 2~100mm |
| Layes: | 2~20 Layes | Verwendet: | Versammlungshandkurbel |
| Fugen der Maschine: | Bergbaumaschinelle bearbeitung | Oberfläche: | Sprühen Sie Zink Rich Primer |
| Gewährleistung: | 12 Monate | Inspektion durch Dritte: | Erhältlich |
| Hervorheben: | 240KN fugte Trommel-Ärmel,1000mm gerillte Trommel-Ärmel |
||
|
Nein.
|
Durchmesser des Drahtes ((mm)
|
Zugkraft (KN)
|
Drehrichtung
|
Durchmesser der Trommel ((mm))
|
Länge der Trommel ((mm)
|
|
1
|
3 bis 8
|
3 bis 10
|
Linke Hand, rechte Hand
|
> 160
|
< 1000
|
|
2
|
10 bis 16
|
12 bis 20
|
Linke Hand, rechte Hand
|
> 320
|
< 1000
|
|
3
|
18 bis 24 Jahre
|
20 bis 80
|
Linke Hand, rechte Hand
|
>480
|
< 1000
|
|
4
|
26 bis 32
|
100 bis 120
|
Linke Hand, rechte Hand
|
> 640
|
< 1000
|
|
5
|
34 bis 40
|
150 bis 200
|
Linke Hand, rechte Hand
|
> 800
|
< 1000
|
|
6
|
42 bis 50
|
240 bis 400
|
Linke Hand, rechte Hand
|
> 1000
|
< 1000
|
LBS-Seilrohrtrommel erfordert auch bestimmte Betriebsbedingungen.welcher der Winkel zwischen dem Drahtseil von der Rolle bis zur ersten festen Riemenscheibe istIm Allgemeinen sollte dieser Winkel nicht größer als 1,5° und nicht geringer als 0,5° sein.aber es ist gut, sich an diese allgemeine Statistik zu erinnernDer optimale Abbiegungswinkel hängt auch von der Last, der Kabelstruktur und der Hebgeschwindigkeit ab.Der Abstand zwischen dem Drahtseil und dem Mittelpunkt der Trommel darf nicht größer als 260 mm (520 mm zwischen den beiden Flanschen) sein..9 Q2 ` 2 L! Bei LBS-Rohrwalzen, wenn der Abbiegungwinkel den empfohlenen Bereich überschreitet,Ein spezielles Seil namens Winkelkompensator kann verwendet werden, um sich zu entspannen und durch Extrudieren oder Verdrehen des äußeren Drahtseils auf die Rille beschädigt zu werden
Um ein genaues Angebot für eine LBS-Seil-Rohrtrommel zu liefern, muss der Benutzer folgende Parameter angeben:
1Firmenname:
2Kontaktperson:
3Kontaktinformationen:
4E-Mail-Adresse:
5Durchmesser der Trommel: mm
6Breite zwischen den Flanellen: mm
7Durchmesser des Drahtseils oder Kabels: mm
8. Material und Anforderungen an die Walze:
9. Höchstseilkapazität von Seil oder Kabel: M
10Position Winkel der Walze und der festen Riemen:
11Eintrittsrichtung des Seils oder Kabels (LBS-Rotationsrohr): links: rechts:
12Durchmesser der Flansche: mm
Maximale Betriebslast von Seil oder Kabel:
14. Ob detaillierte Trommelzeichnungen vorzulegen sind:
15. Seilweg, durch den Flansch oder durch den Hauptlauf:
16. Weitere Informationen und Anforderungen:
