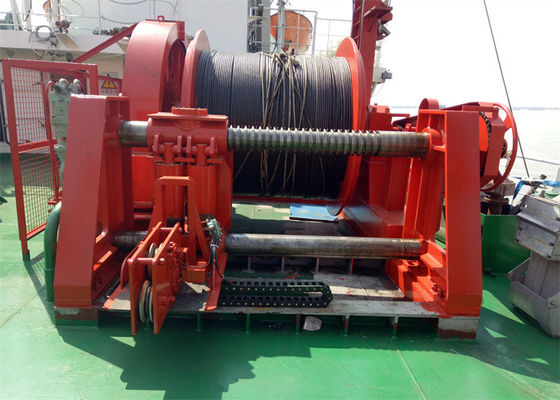

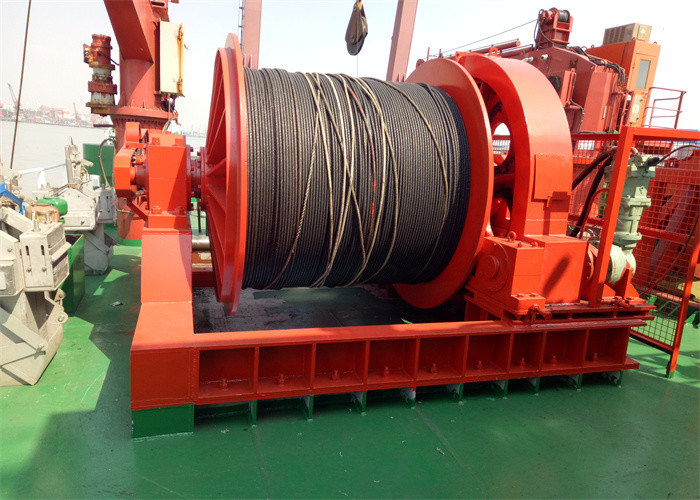

Langsame Drahtseil-hydraulische Kraft-Handkurbel mit spulendem Gerät
Handkurbel mit der Zusammenfassung des Gerätkonzeptes
Spulendes Gerät ist ein wichtiger Teil der Kabelspeicherhandkurbel. Die Führerkabel sind auf der Trommel der Kabelspeicherhandkurbel vereinbartes geordnetes. Sie wird hauptsächlich aus Schraube, Seilretraktor und lastentragendem Strahl verfasst. Die Schraube der Kabeltrommel und des Kabelsetzers dreht sich synchron durch das Ketten-Antriebsgerät. Die Schraube ist bidirektionaler Faden und die Führung ist der Durchmesser des Kabels. Der Seilretraktor besteht einer kleinen Rolle, einem Flaschenzugleitblech, einem Flaschenzug und aus einer Schiebernuß, angebracht am Trägerrost durch eine kleine Rolle. Die Rotation der bidirektionalen Schraube veranlaßt die Schiebernuß, links und recht entlang der Achse der Schraube mit dem Retraktor zu bewegen, das Kabel zu führen. Um Deformation der Schraube unter Überdruck zu verbiegen zu vermeiden, wurde der lastentragende Strahl durch Kraft und Finite-Element-Methode analysiert, und seine Stärke und Steifheit wurden berechnet um die Bedingungen zu erfüllen.
Produkt-Ausrüstung
Unsere Fabrik hat mehr als 2000 Sätze der modernen Ausrüstung wie Werfen, Schmieden, Gang verarbeitend, Blechstempeln, Befestigung, Wärmebehandlung und mechanische Verarbeitung. In den letzten Jahren die Mitte maschineller Bearbeitung Deutschlands CW1000, Achse CNC vier Mitte der maschinellen Bearbeitung, der Verknüpfung mit fünf Achsen, CNC-Durchschlag, große wälzende Verzahnungsschleifmaschine CNC, großes CNC-Bodenbohren und Fräsmaschine, Vakuumelektronenstrahlschweißen, Maschine DES CNC-Schweißensroboters und 80 Rollen und andere moderne Verarbeitungsausrüstung.
Technische Parameter
|
Nein:
|
Drahtdurchmesser (Millimeter) |
Kraft (KN) ziehen |
Rotations-Richtung |
Trommel-Durchmesser (Millimeter) |
Trommel-Länge (Millimeter) |
|
1
|
3~8 |
3~10 |
Links, rechts |
>160 |
<1000>
|
|
2
|
10~16 |
12~20 |
Links, rechts |
>320 |
<1000>
|
|
3
|
18~24 |
20~80 |
Links, rechts |
>480 |
<1000>
|
|
4
|
26~32 |
100~120 |
Links, rechts |
>640 |
<1000>
|
|
5
|
34~40 |
150~200 |
Links, rechts |
>800 |
<1000>
|
|
6
|
42~50 |
240~400 |
Links, rechts |
>1000 |
<1000>
|
Überblick
|
Produktname
|

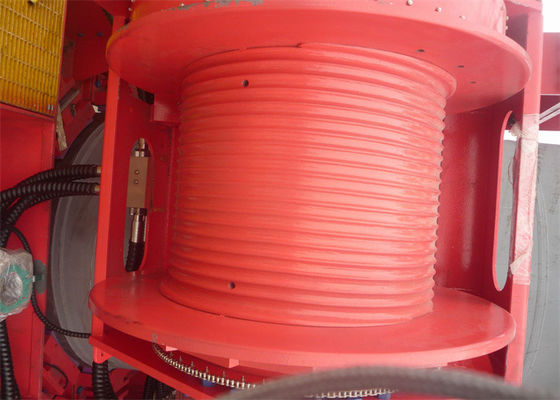

Seilwindetrommel |
|
Trommel-Quantität
|
Einfach oder doppelt |
|
Trommel-Entwurf
|
Lbs Nut oder gewundene Nut |
|
Material
|
Kohlenstoff-rostfreie und legierte Stähle |
|
Größe
|
Kundenbezogenheit |
|
Einsatzbereich
|
Bau-Bergbauterminaloperation |
|
Energiequelle
|
Elektrisch und hydraulisch |
|
Seil-Kapazität
|
100~300M |
Produkt-Eigenschaften:
1. Stahlelektrische Handkurbel des drahtseiles mit Spooling-System
2. Automatische Seilanordnung kann verwirklicht werden
3. Kompaktbauweise und angemessener Entwurf
4. Halten Sie das Spannen des Drahtseiles fest für Handkurbeln u. Kräne
5. Die spulende Maschine kann eine Rückseitenkraft auf dem Seil liefern, um das Seil zu halten eine Spannkraft. Die spulende Maschine und seine HPU sind removeable
Spulendes Gerät:
1. Das Seilwicklungsgerät der Handkurbel (Handkurbel des spulenden Gerätes) nimmt das Prinzip der doppelten drehenden Schraube an, um das Seilrad zu fahren, um sich hin und her zu bewegen, es ist mechanische Übertragungseinrichtung, bedienungsfreundlich, sicher und zuverlässig.
2. Das Handkurbelseil, das Gerät vereinbart, besteht sechs Teilen, nämlich, Leistungsabgabeteil, Getriebekasten, Kupplung, Spiralenärmelteil, Unterstützungsteil des Seils und aus Basis.
3. Im Installationsprozeß erfordert kein Teil der Umwandlung der Handkurbel, muss nur den äußeren Gang auf die Handkurbelbewegungsseite, die Energie installieren der Motorleistung.
Antriebsprinzip:
Handkurbeltrommel - Getriebe - Schraubenärmelrotation - Seilrad, das Bewegung austauscht.
Firmeneinleitung
Unsere Firmenfrühe Einleitung der neuen Technologie im In- und Ausland, nach Jahren der Forschung und Entwicklung und der Verbesserung, auf dem hochziehenden Drahtseil-Reihenseilgebiet der Maschinerie mehrschichtigen hat einen bedeutenden Durchbruch gemacht,
Im Jahre 2010 erhielt die Firma das Produktionspatent der doppelten faltenden Seilnuttrommel und gründete seine eigene Marke - lbs. Zur Zeit hat die Firma ein reifes und ein stabil, serializedproduct produktiver Betrieb gebildet.
