Soem-Willkommens-Multifunktionsstahlgang-Rad-stabile Präzision

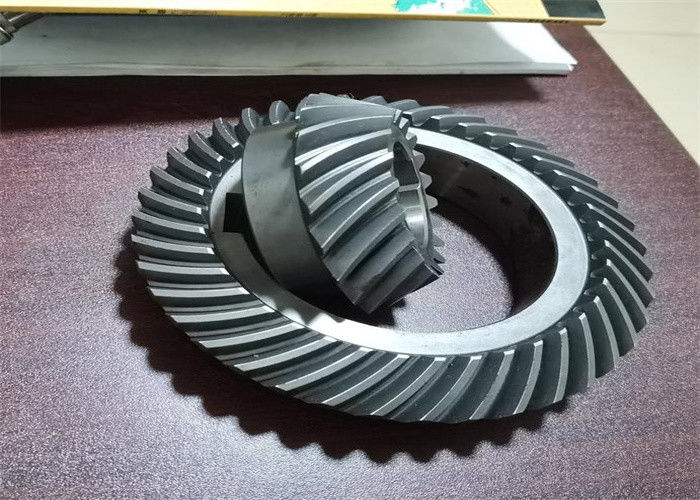

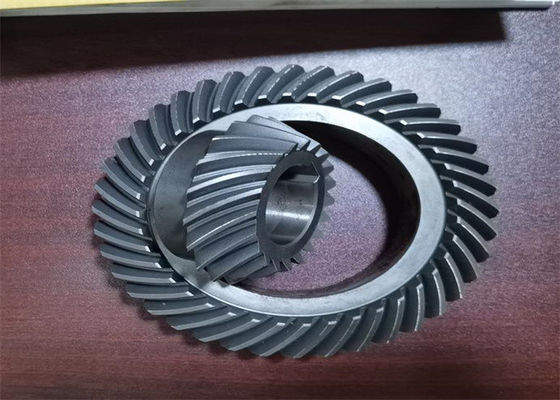

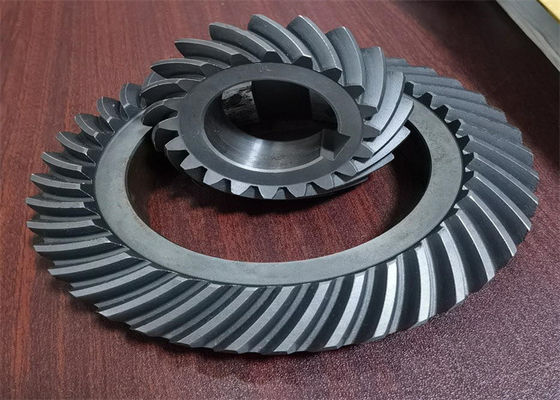

Haltbare stabile Präzisions-großes legierter Stahl-Kegelradgetriebe-Rad

Überblick

Produkt einführen

Die grundlegende Einleitung von Gängen

Gang; Eine mechanische Komponente mit den Zähnen auf der Kante, die ununterbrochen sich engagieren kann, um Bewegung und Energie zu übertragen, ist eine mechanische Komponente mit den Zähnen, die mit einander ineinander greifen können. Der Durchmesser des großen Gangs ist zweimal der vom kleinen. Wenn der große Gang sich nicht bewegt, wieviele Male rotiert der Zahntrieb um das große? Andererseits wenn der Zahntrieb sich nicht bewegt, wievielen Malen tut den großen Zahntrieb rotieren um den Zahntrieb? Der große Gang bewegt sich nicht, der kleine Gang entlang der großen Gangrevolution eine Woche, die kleine Gangrotation eine Woche; Wenn der Zahntrieb sich nicht bewegt, dreht sich der große Gang einmal um den Zahntrieb, und der große Gang dreht sich einmal und eine Hälfte d.h. einmal an 240°, einmal und eine Hälfte an 360°, zweimal an 480° und dreimal an 720°.

Gang ist ein mechanisches Teil mit den Zähnen, die mit einander ineinander greifen können. Er ist auf mechanischem Getriebe und dem ganzen mechanischen Gebiet weitverbreitet. Moderne Gangtechnologie hat erreicht: Gangmodul 0,004 | 100 Millimeter; Gangdurchmesser von 1 Millimeter zu 150 Metern; Sendeleistung bis 100.000 Kilowatt; Beschleunigen Sie zu den Hunderten von den Tausenden U/min; Die höchste Umfangsgeschwindigkeit ist 300 m/s.

Strukturklassifikation

Im Allgemeinen es gibt Zahn, Zahnnut, Stirnfläche, Oberfläche, Zahnspitzenkreis, Zahnwurzelkreis, der Grundkreis und indexiert Kreis.

Zahn

Der Zahn, gekennzeichnet als Zahn, ist jeder konvexes Teil auf dem Gang, der für den Zahnradeingriff benutzt wird. Diese konvexen Teile werden im Allgemeinen radial vereinbart, und die Zähne auf dem zusammenpassenden Gang sind miteinander in Kontakt, damit der Gang Operation ineinanderzugreifen, halten kann.

Cogging

Ist der Raum zwischen zwei angrenzenden Zähnen auf einem Gang; Die Stirnfläche ist ein flaches Senkrechtes zur Achse eines zylinderförmigen Gangs oder des Wurmes.

Stirnfläche

Ist die Fläche an jedem Ende des Gangs.

Methode der Oberfläche

Bezieht sich das auf flache Senkrechte zur Zahnlinie.

Addendumkreis

Der Kreis an der Spitze des Zahnes.

Dedendumkreis

Es ist der Kreis an der Unterseite der Abflussrinne.

Grundkreis

Die Erzeugende, die das verwickelte als reiner rollender Kreis bildet.

Teilen des Kreises

Es ist ein Teilkreis für die Berechnung der Ganggeometrie in der Stirnfläche

Rolle von Gängen

Gang ist ein mechanisches Teil mit den Zähnen, die mit einander ineinander greifen können. Die Anwendung des Gangs im Getriebe sah sehr früh aus. Am Ende des 19. Jahrhunderts, sind die Entwicklung des Prinzips der Zahnschnittmethode und der Gebrauch von diesem Prinzip des Zahnes spezielle Werkzeugmaschinen und Werkzeuge schneiden, mit der Entwicklung der Produktion, die Glattheit der Gangoperation durch Aufmerksamkeit erschienen. Die Rolle des Gangs ist, die Rotation von einer Welle auf eine andere Welle zu übertragen, aber Verlangsamung, Zunahme, Änderung und Gegenaktion auch zu erzielen.

Die Anzahl von Zähnen Z

Geschlossenes Ganggetriebe hat im Allgemeinen eine hohe Geschwindigkeit. Um die Glattheit des Getriebes zu verbessern und die Auswirkungserschütterung zu verringern, ist es besser mehr Zähne zu haben. Die Anzahl von Zähnen des Zahntriebs ist z1=20~40. Offen-artiges (halb-offen-artiges) Ganggetriebe, weil der Zahn hauptsächlich Abnutzungsausfall ist, zwecks den Gang herzustellen ist nicht zu klein, also sollte der Zahntrieb zu viele Zähne, im Allgemeinen wünschenswertes Z1 =17~20 nicht wählen.

Spiralwinkel

Beta- u. GT; 0 ist linkshändig;

Beta- u. lt; 0 für ein rechtshändiges

Neigung

Pn- = PTCOS-β (Tiefzeichen n und t bezeichnen die normale und Stirnflächekennzeichen beziehungsweise)

Der Modul

Modul bezieht sich das auf Verhältnis der Neigung p zwischen dem gleichen Zahnprofil von zwei angrenzenden Rädern und PU (m= P/PI), im Millimeter. Modul ist einer der grundlegendsten Parameter des modularen Gangs. Den Modul von Sporn-, schraubenartigen und Kegelradgetrieben kann beziehen auf der Standardmodul-Reihentabelle (GB/T 1357-1987).

Mangan = mtcos Beta

M = p/PI

Der Umfang des Gangs, der Kreis indexiert, ist πd=z P

Modul m ist ein grundlegender Parameter, der die Ganggröße bestimmt. Wenn der Modul eines Gangs mit der gleichen Anzahl von Zähnen groß ist, ist seine Größe auch groß.

Druck-Winkel

Alpharb = rcos Alpha = 1/2 mzcos Alpha

Am Tangentenpunkt P von den zwei Teilkreisen der Gänge, am spitzen Winkel zwischen dem Common normal von den zwei Zahnprofilkurven (d.h. die Kraftrichtung des Zahnprofils) und an der allgemeinen Tangente der zwei Teilkreise (d.h. wird die blitzschnelle Bewegungsrichtung an Punkt P) den Druck Winkel, alias den Verpflichtung Winkel genannt. Für einen einzelnen Gang ist es der Keilwinkel. Der Druck Winkel des Standardgangs ist im Allgemeinen 20". In einigen Fällen werden α=14.5°, 15°, 22.50° und 25° auch verwendet.

Messen Sie den Durchmesser eines Kreises

d=m*z

Mittelabstand

a=1/2*m (z1+z2)

Korrekte Verpflichtungszustand

M1 = m2, Alpha 1 = Alpha 2, Beta1 = Beta2

Um Wurzelausschnitt zu vermeiden, sollte z1≥17 für den zylinderförmigen Gang des Standardmachthabers mit α=20o genommen werden. Z2 = u · z1.

Spitzenhöhenkoeffizient und Spitzenfreigabenkoeffizient

- a und C * * h

Wenn zwei Gänge sich engagieren, trägt die Spitze von einem Gang immer die Wurzel des anderen Gangs ein. Um thermische Expansion und Lagerung des Schmierölraumes zu verhindern, wird die Wurzel angefordert als die Spitze des Zahnes höher zu sein. Der Spitzenhöhenkoeffizient und der Spitzenfreigabenkoeffizient werden eingeführt.

Normaler Zahn: H * EIN =1; Zahn des Kurzschlusses C*=0.25: h*a =0.8; C * = 0,3

Klassifikation wird eingeführt

Gänge können entsprechend Zahnform, Gangform, Zahnlinie Form, Zahnoberfläche und Produktionsmethode klassifiziert werden.

Gangzahnprofil umfasst Zahnprofilkurve, Druck Winkel, Zahnhöhe und Verschiebung. Evolventenverzahnungen sind verhältnismäßig einfach, so in den modernen Gängen, Evolventenverzahnungen herzustellen erklären die absolute Mehrheit, während kreisähnliche Gänge und Bogengänge selten benutzt werden.

Im Aspekt von Druck Winkel, ist die Tragfähigkeit des Gangs mit kleinem Druck Winkel klein. Wenn Hochdruck, werden Winkelgang, obgleich die Tragfähigkeit höher ist, aber im Falle der gleichen Getriebedrehmoment-Lagerbelastungszunahmen, also sie nur unter besonderen Umständen verwendet. Die Zahnhöhe des Gangs ist standardisiert worden, und die Standardzahnhöhe wird im Allgemeinen verwendet. Die Vorteile der Gangschaltung sind mehr, ist gewesen während aller Arten mechanische Ausrüstung.

Darüber hinaus kann Gang in zylinderförmigen Gang, Kegelradgetriebe, nicht-Kreisgang, Gestell, Wurm und Wurmgang entsprechend seiner Form auch unterteilt werden; Entsprechend der Form des Zahnes wird Linie in Stirnrad, schraubenartiger Gang, Fischgrätenmustergang, Kurvengang unterteilt; Entsprechend Zahn wird die Oberfläche in äußeren Gang, innerer Gang unterteilt; Entsprechend der Produktionsmethode kann sie in Castinggang, Ausschnittgang, der Rollengang unterteilt werden und Gang und so weiter sintern.

Verzahnenmaterialien und Wärmebehandlungsprozeß haben großen Einfluss auf die Tragfähigkeit, die Größe und das Gewicht des Gangs. Vor den fünfziger Jahren benutzten Gänge Kohlenstoffstahl, wurde legierter Stahl in den sechziger Jahren benutzt, und Oberflächenstahl wurde in den siebziger Jahren verwendet. Entsprechend Härte kann Zahnoberfläche in weiche Zahnoberfläche und harte Zahnoberfläche unterteilt werden.

Weiche Zahnoberflächengang-Tragfähigkeit ist niedrig, aber verhältnismäßig einfach herzustellen, der gute Betrieb, mehr verwendet für Getriebegröße und -gewicht ohne strenge Beschränkungen sowie kleine Produktion der allgemeinen Maschinerie. Weil die Last des kleinen Gangs schwerer ist, ist die Härte der kleinen Gangzahnoberfläche im Allgemeinen höher als die des großen Gangs, um das Berufsleben vom großen und kleinen gleichen Gang zu machen ungefähr.

Harte OberflächengangTragfähigkeit ist hoch, nach dem Schnitt, ist sie im Gang und in dann löschender, löschender oder Karburierungs, löschender, Oberflächenbehandlung, zum von Härte zu verbessern. Aber in der Wärmebehandlung, produziert der Gang unvermeidlich Deformation, also, nachdem die Wärmebehandlung zu reiben, das Reiben oder Feinschleifen muss, um den Fehler zu beseitigen, der durch Deformation, die Präzision des Gangs zu verbessern verursacht wird.
