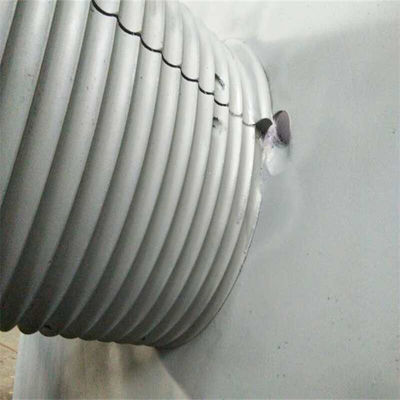

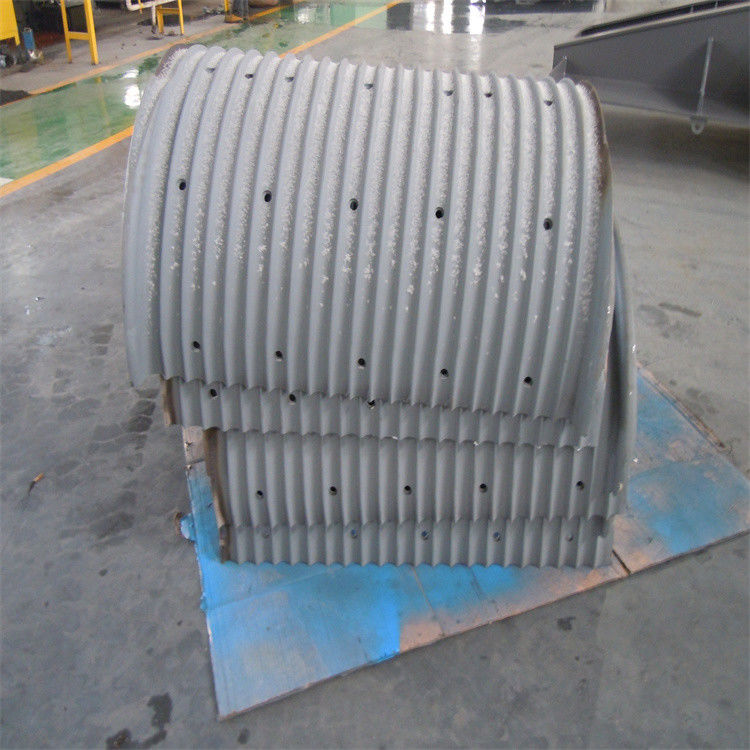

Anpassbare Lebus-Hülse für Drahtseilwindentrommel aus legiertem Stahl mit Rillen
.
Produktansicht:
ART DER NUTEN: Spezialnut oder Spiralnut
ANDERER PRODUKTNAME: Nuthülse
BEARBEITUNGSGERÄTE: CNC-Bearbeitungszentrum
DREHUNG DER TROMMELNUTTE: Linkshänder, Rechtshänder
SCHLINGENTYP: Drahtseil oder Kabel
SEILKAPAZITÄT: 50-1000M
ANDERER PRODUKTNAME: LBS-Rillentrommel oder Drahtseiltrommel
NUTENART: LBS-Nut oder Spiralnut
BEARBEITUNGSGERÄTE: CNC-Bearbeitungszentrum
DRUM GROOVEROTATION: Linkshänder, Rechtshänder
SCHLINGENTYP:Drahtseil oder Kabel
Produktmaterial:
Polymernylon, Kohlenstoffstahl, legierter Stahl, Aluminium, alle Arten von hochfestem Stahl Q390 Q420 Q460 Q690 A709Gr50 S420N S460N SM490B DH32 AH36 DH36 NM500 usw
Lieferstandard: GB, amerikanischer Standard AISI, ASME, ASTM, japanischer Standard JIS / deutscher Standard DIN, Standard NF, britischer Standard BS, europäischer Standard EN usw.
Das Schiff wurde zertifiziert: DNV, ABS, GL, LR, BV, CCS, RINA, NK, KR usw.
Vorteil des LBS Groved
Dieses System ist immer noch die effektivste und perfekteste Methode, um die Lebensdauer von Drahtseilen zu verlängern.Tests haben gezeigt, dass die Lebus-Trommel die Lebensdauer des Drahtseils um mehr als 500 % verlängern kann, wenn die Drahtseilspezifikationen mit der Seilrille übereinstimmen.
Die LBS-Seilrille sorgt für eine gleichmäßige Lastverteilung zwischen den Lagen und die Praxis beweist, dass sie die Lebensdauer des Drahtseils erheblich verlängert.Tatsächlich kann die Testoberfläche die Lebensdauer von Drahtseilen um mehr als 500 % verlängern.Die Reduzierung von Drahtseilschäden erhöht die Sicherheit und reduziert Maschinenstillstandszeiten.
Der Nachteil der LBS-Seilrillentrommel besteht darin, dass sie komplexer und damit etwas teurer ist als die Spiralseilrillentrommel.Diese zusätzlichen Kosten werden jedoch schnell durch die Einsparungen beim Drahtseil ausgeglichen, dessen Austausch teuer ist und Produktionszeit in Anspruch nimmt.
Bedingungen vonLBS gerillt
Auch die LBS-Seilrillentrommel erfordert bestimmte Betriebsbedingungen.Die wichtigste dieser Bedingungen ist der Ablenkwinkel des Drahtseils, also der Winkel zwischen dem Drahtseil von der Rolle und der ersten festen Rolle.Im Allgemeinen sollte dieser Ablenkwinkel nicht größer als 1,5° und nicht kleiner als 0,5° sein.Es gibt einige geringfügige Unterschiede (ungefähr eine Abweichung von 0,25°), aber es ist gut, sich an diese allgemeine Statistik zu erinnern.Der optimale Ablenkwinkel hängt auch von der Last, dem Seilaufbau und der Hubgeschwindigkeit ab.Dieser Ablenkwinkel gibt an, dass der Abstand zwischen dem Drahtseil und dem Mittelpunkt der Trommel alle 10 m von der Trommel zur Riemenscheibe nicht größer als 260 mm (520 mm zwischen den beiden Flanschen) sein sollte.9 Q2 ` 2 L!Wenn bei LBS-Rillenrollen der Ablenkungswinkel den empfohlenen Bereich überschreitet, kann ein spezielles Seil namens „Winkelkompensator“ verwendet werden, um zu entspannen und durch Extrudieren oder Verdrehen des äußeren Drahtseils in die Nut beschädigt zu werden
LBS-Trommel erforderliche Parameter
Hülsendurchmesser des Drahtseils oder Kabels
Durchmesser der glatten Trommel (Innendurchmesser der Seilrille)
Außendurchmesser der Seilrillentrommel
Länge zwischen Trommelflanschen
Seilkapazität
Drehung der Seilrille (links oder rechts)
LBS-Trommelledermaterial erforderlich
Ob Zeichnungen oder andere Anforderungen bereitgestellt werden
Technische Parameter und Anwendung:
| NEIN: |
Drahtdurchmesser (mm): |
Drehrichtung |
Haupttrommel
Durchmesser (mm) |
Haupttrommellänge (mm) |
Anwendung |
| 1 |
8 10 13 |
Linkshänder, Rechtshänder |
430 |
763 |
Die Öl-Reparatur-Winde,
Schleppwinde
Turmdrehkran |
| 2 |
13 18 20 |
Linkshänder, Rechtshänder |
623 |
1144 |
Technische Winde,
Hebewinde, Raupenkran |
| 3 |
22 25 26 |
Linkshänder, Rechtshänder |
730 |
1220 |
Öl-Reparaturanlage,
Holzfällerwinde |
| 4 |
18 22 32 |
Linkshänder, Rechtshänder |
670 |
1240 |
Bohrgerät-Handkurbel,
Zugwerke |
| 5 |
28 32 36 40 |
Linkshänder, Rechtshänder |
560 |
630 |
Rotierende Ölplattformhandkurbel,
Hebezeuge |
| 6 |
26 28 32 45 |
Linkshänder, Rechtshänder |
760 1146 |
1970 1765 |
Offshore-Kran,
Marinekran, Festmacherwinde |
Produktstruktur:

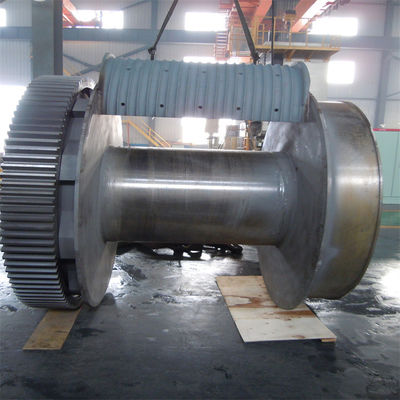

Integrierte Seilrillentrommel: Seiltrommeln mit direkt eingeschnittenen Rillen (je nach Bedarf mit oder ohne verschraubten oder geschweißten Flanschen). Windentrommel mit Flansch, die LBS-Rille wird je nach Kundenwunsch direkt in den Trommelkörper geschnitten. Die Flansche sind entweder verschweißt oder verschraubt.Die Rillengeometrie wird durch Seilkonstruktion, Durchmesser und Länge sowie durch die Anwendung bestimmt.Die Trommel hat die erforderlichen Einbaumaße für die tatsächlichen Betriebsbedingungen.
Produktvorteil:
Verglichen mit der allgemeinen nicht gerillten (glatten) Trommel und der spiralgerillten Trommel bieten die gerillten Stahltrommelhülsen offensichtliche Vorteile beim sauberen Aufwickeln von mehrlagigen Stahldrahtseilen.Die doppelt gefaltete Lbs-Seilrille macht das Aufwickeln des Stahldrahtseils gleichmäßiger und die Last zwischen den Schichten wird gleichmäßiger verteilt, reduziert das unregelmäßige, ungeordnete Aufwickeln und Seilverklemmen bei der Anordnung des Stahldrahtseils, verringert die Beschädigung des Stahldrahtseils und verlängert die Lebensdauer die Lebensdauer von Stahldrahtseilen, verbessert die Sicherheit des Gerätebetriebs und vermeidet die Stillstandszeit mechanischer Geräte aufgrund eines ungeordneten Seilwechsels.
