Öl, das Hauptteil-Seilwinde-Trommel-Kohlenstoffstahl-lbs-Nut manipuliert

Öl Riging-Handkurbel-fugen Hauptteil-Kohlenstoffstahl lbs Draht-Seilwinde-Trommel

Lbs trommeln ist eine Art Nutform passend für die mehrschichtige Wicklung des Drahtseiles eingeführt aus dem Ausland. Weil diese Art der Seilnut parallel zur Flanschstirnfläche in den meisten Abschnitten der Trommelumfangsrichtung gehalten wird und nur mit der Flanschstirnfläche in einem sehr kleinen Abschnitt schneidet, muss die Seilnut gedreht werden, folglich der Name „faltende Seilnut“.

Jahre des praktischen Gebrauches zeigen, dass diese Art der speziellen Seilnutstruktur der Trommel, das Problem des mehrschichtigen Wicklungsseils des Drahtseiles über doppeltes gefaltetes Schnurschlitzsystem gut lösen kann, um zu garantieren dass das mehrschichtige auf dem Trommelwicklungsseil, das völlig in und die Spule glatt bereitzustellen mit einbezogen wird und können die Nutzungsdauer des Drahtseiles groß ausdehnen, ist das System noch die effektivste Methode und das perfekteste. Tests haben gezeigt, dass die Lebus-Trommel das Leben des Drahtseiles durch mehr als 500% mit der Seilnut ausdehnen kann, welche die Spezifikationen des Drahtseiles zusammenbringt.

der Gebrauch von Umwelt:

1. Gebrauch im Freien wird erlaubt;

2. Die Höhe übersteigt nicht 2000M;

3. Umgebende Temperatur -30℃ | +65℃;

4. Es wird unter Regen-, Spritzen- und Staubzuständen arbeiten lassen.

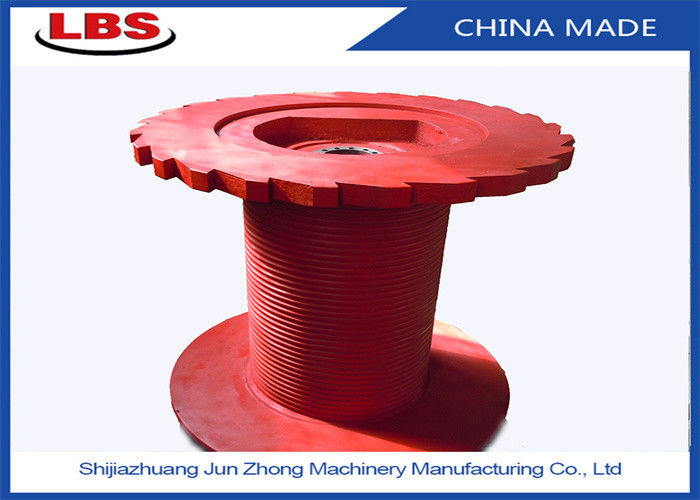

Diese lbs wirbeln Modell ist: LBSZ1080-1300

Stellt den Durchmesser des Ribas, den Trommel 1080mm ist, die Länge ist 1300mm dar,

Versehen Sie das Drahtseil, das Service, im Standort mit der Schiffshandkurbel-Drahtseil-Kettenverbindung oder der Ölplattform, das Kranverbindungskabel legt, das Operation legt, um das Drahtseil besser zu schützen.

Handkurbeltrommel ist ein wichtiger Teil der Ölplattformhandkurbel, Handkurbeltrommel

Ein Ende des gedrehten Drahtseiles wird an der TrommelSeilhülse durch eine Seilklemme und am anderen Ende geregelt

Das Führerrad des Himmelautos wird in die Laufkatzenflaschenzuggruppe eingeführt, und die Laufkatzenflaschenzuggruppe ist installiert

Ausgerüstet mit Haken-, Hahn- und Bohrgestängeschnüren. Wenn die Handkurbel funktioniert, ist sie gedreht

Das Stahldrahtseil auf der Trommel verwirklicht die Aktion des Wickelns und des Freigebens des Seils durch positive und negative Rotation der Trommel

Die Trommel trägt die schnelle Seilspannung des Drahtseiles, und die Trommelstruktur muss die Stärke treffen

Draußen aber auch garantieren dass das Drahtseil, das ordentlich wickelt.

Mit der Entwicklung von Erdölbohrungshandkurbeln in den letzten Jahrzehnten, erscheinen Handkurbeln mehr

Die Getriebeform und die Strukturform, aber die Regel des wickelnden Seils der Handkurbeltrommel ist nicht Änderung, unsere Firma entwickelten LEBUS-Seilnut hat offensichtliche Vorteile. Doppelte Linie die Form der LEBUS-Seilnut, die für mehrschichtige Wicklung passend ist, kann Stahldrahtseil-Störungsphänomen effektiv verringern oder vermeiden. Im Designprozess der drawworks Trommel, hat die drawworks Trommel einen großen kleinen Eröffnungsbereich, untere Durchmesserauswahl, Position des Führungsblocks, Seilhülsestruktur, Seilnutabstand, Seilnut der Spiralwinkel des parallelen Abschnitts und der kletternde Abschnitt beeinflußt den Effekt der Trommelseilwicklung, becauset dieses, die Studie der Handkurbeltrommelstruktur und Eigenschaften, helfen zu verringern oder vermeiden ungeordnetes Seilphänomen der Ölfeldfeld-Fördertrommel, den Gebrauch von Drahtseil und Trommelleben auszudehnen.

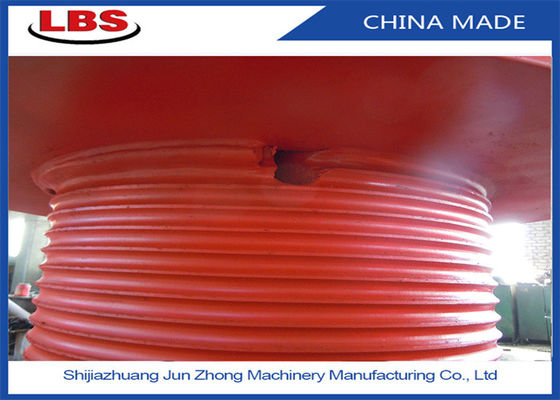

Eigenschaften: Lbs verdoppeln Faltenseilnuten werden verfasst aus geraden Seilnuten und diagonalen Seilnuten für jede Runde der Trommel, und die Position der geraden Seilnuten und der diagonalen Seilnuten für jede Runde ist genau die selbe. Wenn das Drahtseil Wunde in den mehrfachen Schichten ist, wird die Position des Überfahrtübergangspunktes zwischen dem oberen Drahtseil und dem unteren Drahtseil durch die diagonale Seilnut geregelt, damit die Überfahrt des oberen Drahtseiles im diagonalen Abschnitt abgeschlossen wird. Im geraden Seilnutsegment fällt das obere Drahtseil vollständig in die Nut, die durch zwei untere Drahtseile gebildet wird und bildet Linie Kontakt zwischen den Seilen, damit der Kontakt zwischen den oberen und untereren Drahtseilen stabil ist. Wenn das Seil zurückgebracht wird, wird der Schritthaltering mit Rückholflansch an beiden Enden der Trommel benutzt, um das Seil zu führen, um oben zu klettern und glatt zurückzugehen, das ungeordnete Seil zu vermeiden, das indem den Seilausschnitt und das Zusammendrücken verursacht wird, damit das Seil ordentlich und glatt Übergang zur Oberschicht vereinbart wird, und mehrschichtige Wicklung verwirklicht.

Vorteile: Lbs Seilnut faltend, das Seil bei ungeordnetem Seil des Wicklungsseils, Seil lösen, das Hauptschwierigkeiten beißt. Die faltende Seilnut macht das Drahtseil, das glatt, die Last wickelt, die gleichmäßig zwischen die Schichten, diese Technologie verlängert verteilt wird groß, die Nutzungsdauer des Drahtseiles, kann das Leben des Drahtseiles ausdehnen mehr, als 500%, den Schaden des Drahtseiles, die Gerätesicherheitsoperation zu verbessern, und die mechanische Ausrüstung für Seilersatzendproblem zu verringern verringern.

Die Eigenschaften der Nuten

1. Es hat speziell die Nut, zum des Drahtseiles zu machen, das geordnete und einheitliche Stärke auf jeder Schicht spult.

2. Es kann berechnet werden den genauen Kräften, dass das Seil der Trommel auferlegte.

3. Das Spulen ist total unter Steuerung, die die Grundanstriche verhindert, die durch Oberschichten zerquetscht werden oder geklemmt sind

4. Mit der Nut ist die ununterbrochene Nut in der Trommel zum Flansch außer zwei Kreuzpunkten auf jedem Revelution parallel, wohin die Nut über die Neigung der Trommel Hälfte sich bewegt, um eine Zugneigung der Bewegung für jede Neigung zu geben.

Entwurfs-Parameter der Draht-Seilwinde-Trommel

1. Trommeldurchmesser

2. Breite zwischen Flanschen

3. Drahtseil oder Kabeldurchmesser

4. Rotationsrichtung des Drahtseiles: link und recht

7. Material der Trommel

8. Durchmesser des Flansches

9. Maximale Arbeitslast des Drahtseiles

10. Die maximale Kapazität des Drahtseiles/des Kabels

11. Der Positionswinkel der Trommel und der Festscheibe

12. Seileintrittsmodus

13. Wenn möglich, stellen Sie ausführliche Trommelzeichnungen zur Verfügung:

Anmerkung: Die Trommel wird in integrale Art und Spaltenart, die zeichnende Verarbeitung des integralen Bedarfs unterteilt.

Der innere Durchmesser des aufgeteilten Bedarfs, Außendurchmesser, Länge, der Durchmesser des Drahtseiles, die Richtung der Seilnut (link oder recht)

Entsprechend der gegenwärtigen Lage der faltender Seilnuttrommel und -handkurbel, die durch unsere Fabrik produziert werden, sind die Industrien, die erfolgreich angewendet worden sind, wie folgt:
1. Marinemaschinerie: Offshoreölkranhandkurbel, Liegeplatzhandkurbel, die Handkurbel schleppend und schleppen Seilwinde, Ankerwinde, hydrologische Handkurbel
2. Mineralölindustrie: Erdölbohrungsanlage, Protokollierungsautohandkurbel des Öls, Öl Workovermaschine, wohle Maschine, Öl-LKW-Handkurbel, usw.
3. anhebende Maschinerie: Kran, Turmkranhandkurbel, Portalkranhandkurbel, Raupenkranhandkurbel, Reifenkranhandkurbel
4. Baumaschinen: errichtende Wandreinigungshandkurbel, einzelne Trommelhandkurbel, doppelte Trommelhandkurbel
5. Andere Baumaschinen: Seilwinde, Turmkran, Stapelfahrer, elektrisch-hydraulische Handkurbel
6. Minenmaschiene: Versandhandkurbel, Zugkrafthandkurbel, geneigte Handkurbel, usw.

Entwurfs-Struktur der Zeichnung

Verfahrenstechnik
