2000mm Draht-Seilwinde-Trommel für lbs-Seiltrommel-Industrien

Draht-Seilwinde-Trommel des Kran-2000mm für lbs-Seiltrommel-Industrien

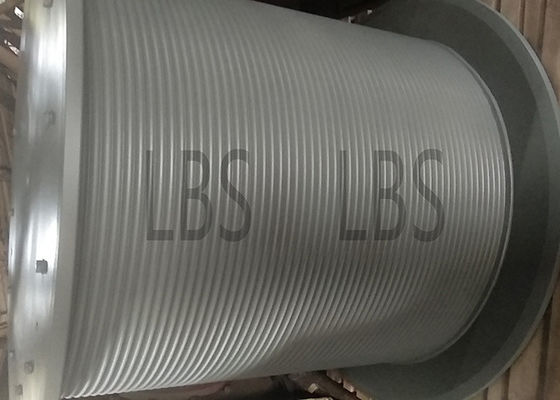

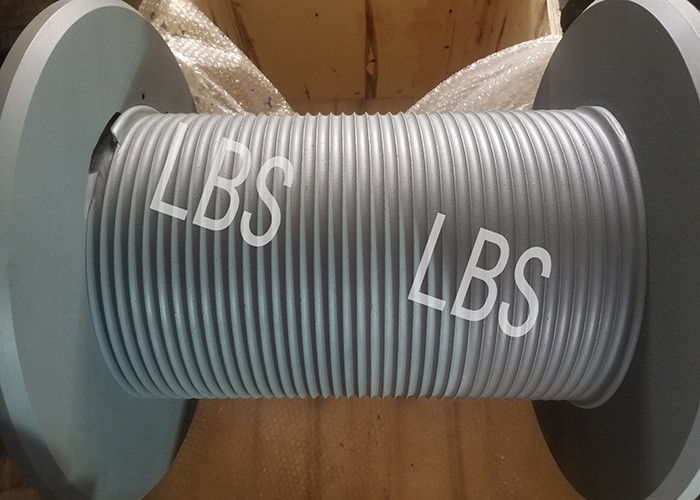

Lbs trommeln ist eine Art Nutform passend für die mehrschichtige Wicklung des Drahtseiles eingeführt aus dem Ausland. Weil diese Art der Seilnut parallel zur Flanschstirnfläche in den meisten Abschnitten der Trommelumfangsrichtung gehalten wird und nur mit der Flanschstirnfläche in einem sehr kleinen Abschnitt schneidet, muss die Seilnut gedreht werden, folglich der Name „faltende Seilnut“.

Jahre des praktischen Gebrauches zeigen, dass diese Art der speziellen Seilnutstruktur der Trommel, das Problem des mehrschichtigen Wicklungsseils des Drahtseiles über doppeltes gefaltetes Schnurschlitzsystem gut lösen kann, um zu garantieren dass das mehrschichtige auf dem Trommelwicklungsseil, das völlig in und die Spule glatt bereitzustellen mit einbezogen wird und können die Nutzungsdauer des Drahtseiles groß ausdehnen, ist das System noch die effektivste Methode und das perfekteste. Tests haben gezeigt, dass die Lebus-Trommel das Leben des Drahtseiles durch mehr als 500% mit der Seilnut ausdehnen kann, welche die Spezifikationen des Drahtseiles zusammenbringt.

der Gebrauch von Umwelt:

1. Gebrauch im Freien wird erlaubt;

2. Die Höhe übersteigt nicht 2000M;

3. Umgebende Temperatur -30℃ | +65℃;

4. Es wird unter Regen-, Spritzen- und Staubzuständen arbeiten lassen.

Diese lbs wirbeln Modell ist: LBSZ1080-1300

Stellt den Durchmesser des Ribas, den Trommel 1080mm ist, die Länge ist 1300mm dar,

Versehen Sie das Drahtseil, das Service, im Standort mit der Schiffshandkurbel-Drahtseil-Kettenverbindung oder der Ölplattform, das Kranverbindungskabel legt, das Operation legt, um das Drahtseil besser zu schützen.

Handkurbeltrommel ist ein wichtiger Teil der Ölplattformhandkurbel, Handkurbeltrommel

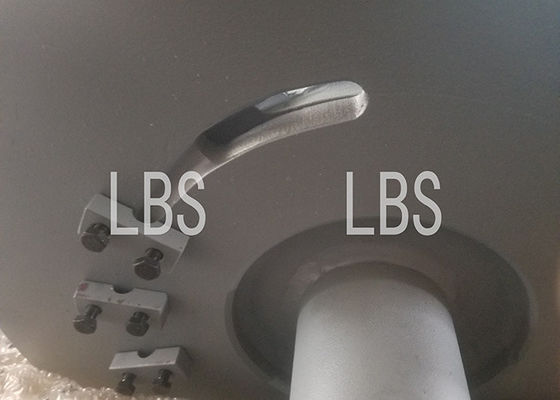

Ein Ende des gedrehten Drahtseiles wird an der TrommelSeilhülse durch eine Seilklemme und am anderen Ende geregelt

Das Führerrad des Himmelautos wird in die Laufkatzenflaschenzuggruppe eingeführt, und die Laufkatzenflaschenzuggruppe ist installiert

Ausgerüstet mit Haken-, Hahn- und Bohrgestängeschnüren. Wenn die Handkurbel funktioniert, ist sie gedreht

Das Stahldrahtseil auf der Trommel verwirklicht die Aktion des Wickelns und des Freigebens des Seils durch positive und negative Rotation der Trommel

Die Trommel trägt die schnelle Seilspannung des Drahtseiles, und die Trommelstruktur muss die Stärke treffen

Draußen aber auch garantieren dass das Drahtseil, das ordentlich wickelt.

Mit der Entwicklung von Erdölbohrungshandkurbeln in den letzten Jahrzehnten, erscheinen Handkurbeln mehr

Die Getriebeform und die Strukturform, aber die Regel des wickelnden Seils der Handkurbeltrommel ist nicht Änderung, unsere Firma entwickelten LEBUS-Seilnut hat offensichtliche Vorteile. Doppelte Linie die Form der LEBUS-Seilnut, die für mehrschichtige Wicklung passend ist, kann Stahldrahtseil-Störungsphänomen effektiv verringern oder vermeiden. Im Designprozess der drawworks Trommel, hat die drawworks Trommel einen großen kleinen Eröffnungsbereich, untere Durchmesserauswahl, Position des Führungsblocks, Seilhülsestruktur, Seilnutabstand, Seilnut der Spiralwinkel des parallelen Abschnitts und der kletternde Abschnitt beeinflußt den Effekt der Trommelseilwicklung, becauset dieses, die Studie der Handkurbeltrommelstruktur und Eigenschaften, helfen zu verringern oder vermeiden ungeordnetes Seilphänomen der Ölfeldfeld-Fördertrommel, den Gebrauch von Drahtseil und Trommelleben auszudehnen.

Wenn aufgeteilte Typenwalzezaunhaut installiert ist, wird der aufgeteilte Zaunhautärmel auf der glatten slotless Trommel eingewickelt und wird nah mit der Trommel durch Bolzen oder Schweißen angeschlossen, damit die ursprüngliche glatte Oberfläche der Trommel außerhalb der Oberfläche die Form lebus der doppelten Falten-Seilnut wird, die für die Anwendung der Handkurbeländerung oder Ersatz der Trommel bequem ist.

Erfordert lbs Seilnut-Trommel auch bestimmte Betriebsbedingungen. Das wichtigste dieser Bedingungen ist der Ablenkwinkel des Drahtseiles, das der Winkel zwischen dem Drahtseil von der Spule zur ersten Festscheibe ist. Im allgemeinen sollte dieser Ablenkwinkel nicht als 1.5° größer sein und sollte nicht sein weniger als 0.5°. Es gibt einige geringfügige Unterschiede (über eine Veränderung 0.25°), aber es ist gut, sich an diese allgemeine Statistik zu erinnern. Der optimale Ablenkwinkel hängt auch von der Last, von der Kabelstruktur und von der anhebenden Geschwindigkeit ab. Dieser Ablenkwinkel zeigt den für jedes 10m von der Trommel dem Flaschenzug, der Abstand zwischen dem Drahtseil an und dem Mittelpunkt der Trommel sollte nicht als 260mm (520mm zwischen den zwei Flanschen) größer sein. 9 Q2 ‚2 L! Für lbs-Nutspulen wenn der Ablenkwinkel die empfohlene Strecke übersteigt, kann ein spezielles Seil, das Anglekompensator genannt wird, benutzt werden, um sich zu entspannen und durch die Verdrängung oder das Verdrehen des äußeren Drahtseiles auf die Nut geschädigt werden

1) Das Anheben schweren von Gegenständen erfordert eine bestimmte Geschwindigkeit und eine hohe Sicherheit.

2) Geräteeinbau, die Qualität der allgemeinen Ausrüstung ist, es erfordert, dass die Hebemaschine eine große Tragfähigkeit hat, um die Installationsgenauigkeit sicherzustellen groß, die Geschwindigkeit kann nicht zu hoch sein. Um zu fallen zu verhindern, sind seine Sicherheitsauflagen höher.

3) Zugkrafteinzelteile, weil diese Arbeit im Allgemeinen in der horizontalen oder geneigten Richtung ausgeführt wird, zwecks die Einzelteile zu machen können sich vorher und nachher bewegen, die Anforderungen der Handkurbeltrommel können arbeiten.

4) das Stapelfahren, die Hebemaschine erfordernd, das Gewicht zu einer bestimmten Höhe anzuheben, kann das Gewicht in einen freien Fall den Stapel erzielen lassen, der d.h. die Hebemaschine mit Belegleistung fährt.

Obgleich Hebemaschine in viele Arten tatsächlich unterteilt werden kann wegen der Anwendung des Komplexes, schwierig, sie bestimmt zu unterscheiden und häufig, ist eine Hebemaschine, die die Arbeit, zum, auf dem Entwurf der Hebemaschine zu tun, zum eines Anteiles so zu benutzen einig ist, nicht sehr klar, aber hoch wie erforderlich zu entwerfen, damit die Hebemaschine herstellen kann, Multiverwendung zu verwirklichen, erhalten Sie mehr umfangreiche Anwendung.
