Mehrschichtige wickelndes Seil-Bündelader-Trommel-Haupthandkurbel-Teile für LKW-Kräne

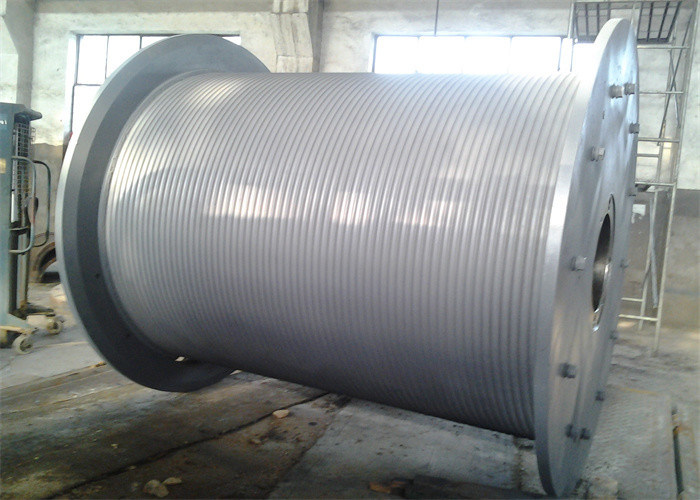

Haupttrommel mit mehrschichtiger Kabelwicklung für LKW-Kräne

1. Das Stahldrahtseil kann ohne ungeordnetes Seil in mehreren Schichten eingewickelt werden.

2. Die Wickelgeschwindigkeit des Drahtseils ist nicht eingeschränkt.

3. Die Last wird gleichmäßig auf die Drahtseile verteilt;

4. Unter der Belastungsbedingung kein Seilbeißen oder Seilspringen zwischen den Drahtseilen;

5. Reduzieren Sie die Beschädigung des Drahtseils und verbessern Sie die Sicherheit.

6. Reduzieren Sie die Ausfallzeit beim Austausch des Drahtseils und verbessern Sie die Arbeitseffizienz erheblich.

Nach Verwendung einer großen Anzahl von Datenblättern: Verlängern Sie die Lebensdauer von Drahtseilen um mehr als 500 %.

Weit verbreitet in Offshore-Plattformen, Erdölmaschinen, Wasserschutzmaschinen, Hafenmaschinen und großen Hebegeräten für Maschinenbaumaschinen.

Windentrommeln mit Nut weisen hauptsächlich die folgenden drei Strukturtypen auf

1, Spleißtyp.Bei dieser Struktur wird der Seilrillenkörper zunächst in 4 Fliesenstücke gefertigt, und dann werden die 4 Fliesenrillenstücke und der leichte Trommelkörper miteinander verbunden und verschweißt

2, integral, ist die Seilnut direkt auf dem Trommelkörper angeordnet, Seilnut und Trommelkörper sind eine Einheit.

3. Lochschweißtyp, machen Sie die Seilnut zu einem Zylinderkörper, schneiden Sie ihn dann in zwei Fliesenstücke und schweißen Sie den Trommelkörper mit Lochschweißverfahren.

1. Schiffsmaschinen: Offshore-Ölkranwinde, Festmacherwinde, Zugwinde, Schleppwinde, Ankerwinde und hydrologische Winde
2. Erdölindustrie: Ölbohranlage, Öltransporter-Winde, Ölaufbereitungsanlage, Scheibenwischer, Öltransporter-Winde usw
3. Hebemaschinen: Kran, Turmdrehkranwinde, Portalkranwinde, Raupenkranwinde, Reifenkranwinde
4. Baumaschinen: Bauwandreinigungswinde, Einzeltrommelwinde und Doppeltrommelwinde
5. Andere Baumaschinen: Seilwinde, Turmdrehkran, Rammgerät, elektrische hydraulische Winde
6. Bergbaumaschinen: Versandwinde, Zugwinde, Schrägwellenwinde usw


Die Trommelseilrille der Bohrwinde hat die Form einer doppelt gestrichelten Linienstruktur, und ihre Merkmale sind, dass diagonale Seilrillen und gerade Seilrillen abwechselnd erscheinen, wodurch zwei diagonale Seilrillenbereiche und zwei gerade Seilrillenbereiche auf der Oberfläche der Trommel gebildet werden.Die sogenannte geneigte Seilrille bezieht sich auf die Seilrille, die sich diagonal mit der Trommelschiene schneidet, und die gerade Seilrille bezieht sich auf die Seilrille, die die Trommelschiene direkt schneidet oder parallel zum Flansch verläuft.Die diagonale starke Rille steuert die Steigung der Seilrille, die einen kleinen Anteil im Kreis der Seilrille ausmacht.Sein Strukturpunkt kann die Probleme der Extrusionsverformung, der gegenseitigen Reibung und des frühen Verschleißes des Drahtseils während der Belastung wirksam lindern.

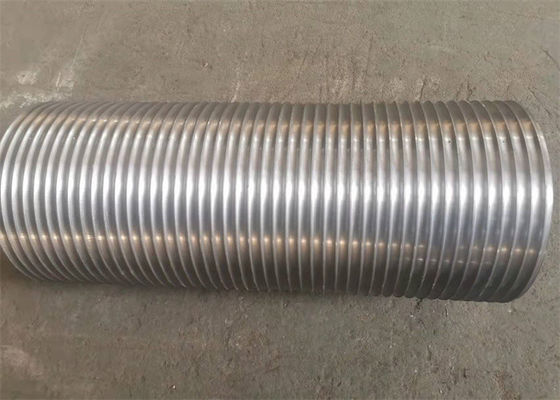

Die Verarbeitung und Herstellung der Lebus-Nut kann direkt auf der Trommel als Ganzes verarbeitet werden und kann auch mit der Seilnut zu einem Satz und zu einem geteilten Typ verarbeitet werden, der bei der Installation in die glatte Trommel eingewickelt und mit der verbunden wird Trommel durch Schrauben oder Schweißen.Das Material des faltbaren Seilrillenzylinders kann in Kohlenstoffstahl, Edelstahl, legierten Stahl, Aluminium oder Glasfaser usw. unterteilt werden. Der Zylinder kann durch Blechwalzen oder Gießen hergestellt werden.
