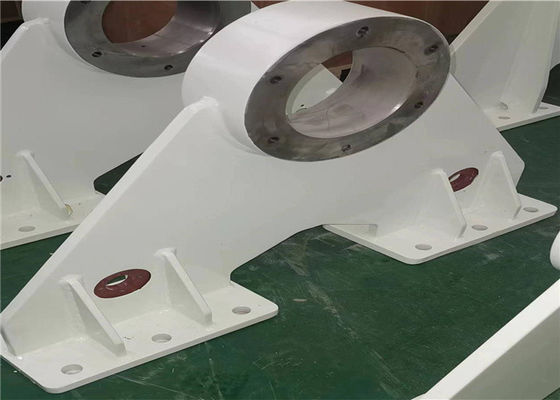

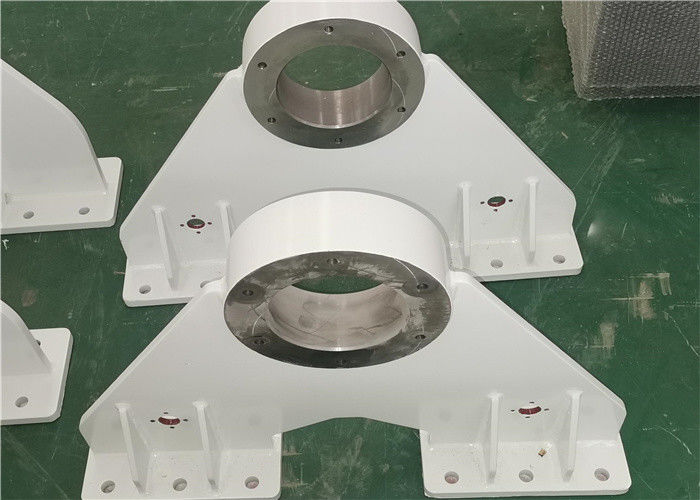

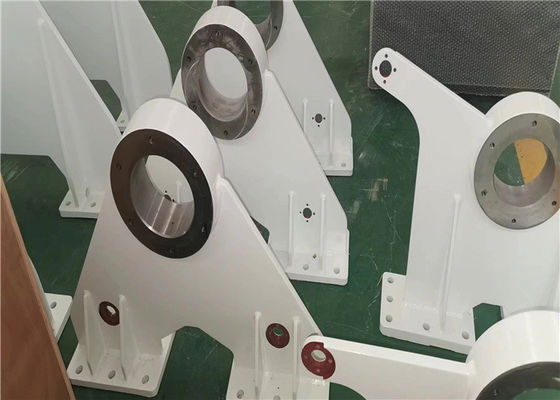

Offshore-Marinekranteile, Halterungsantrieb für Sweep-Line-Winde
Produkteigenschaft
Produktname: Offshore-Marinekran-Teilehalterung – Antrieb für Sweep-Line-Winde
Anderer Name: Marine Winch Bracket-Drive.
Standard: NS-ISO 13920BF
Schlingentyp: Kabel oder Draht
Leistung: Elektr
Farbe:Inerthan 990 Blau weiß
Seil: 100–1000 mm
Seildurchmesser: 3–199 mm
Toleranz allgemein: NS-ISO 13920BF
Unser Unternehmen bedient hauptsächlich Hebemaschinen, Schiffsmaschinen, Erdölmaschinen und Wasserschutzmaschinen. Wir können Winden und alle Stahlteile für Winden herstellen.
Andere Eigenschaften
1. Unsere Produkte zeichnen sich durch eine kompakte Struktur, ein geringes Gewicht, eine sichere und einfache Bedienung aus.
2. Unsere Produkte werden für allgemeine Hebe-, Transport- und andere Arbeiten in Schiffsdeckmaschinen, Häfen, Erdöl, Bohrmaschinen, Maschinenbaumaschinen, Bergbau, geologischen Erkundungs- und Baumaschinen usw. verwendet.
3. Produkte werden gemäß API Spec 7K „Spezifikation für Bohrausrüstung“ entwickelt und hergestellt.
4. Hohe Start- und Arbeitseffizienz.
5. Zuverlässiger Betrieb mit wenig Lärm.
Strukturelle Zusammensetzung
| Menge/Anzahl |
ARTIKEL |
BESCHREIBUNG |
TECHNISCHE BESCHREIBUNG |
MATERIAL |
MASSE |
|
| 1 |
1 |
Platte |
PL30 |
S355J2+N |
146,68 kg |
|
| 2 |
2 |
Platte |
PL25 |
S355J2+N |
11,23 kg |
|
| 1 |
3 |
Platte |
PL25 |
S355J2+N |
18,63 kg |
|
| 1 |
4 |
Platte |
PL20 |
S355J2+N |
18,63 kg |
|
| 2 |
5 |
Platte |
PL20 |
S355J2+N |
4,25 kg |
|
| 1 |
6 |
Rohrquadrat |
B300* H300 *T12 *L1250 |
S355J2H |
26,26 kg |
|
Vorbereitung und Schneiden von Stahl
Das Schneiden und Anfasen von Materialien erfolgt durch thermisches Schneiden oder maschinelle Bearbeitung.
Thermisch geschnittene Kanten müssen vor dem Schweißen auf einwandfreies Metall geschliffen werden.
Alle scharfen Kanten, Ecken und Aushärtezonen müssen auf R=2,5 mm abgerundet sein.
Edelstahl muss vor der Verwendung geschliffen und anschließend mit Säure behandelt und gereinigt werden.
Anwendung
1. Offshore-Schiffsmaschinen: Offshore-Erdölkranwinde, Festmacherwinde, Zugwinde, Personenwinde, Ankerwinde, hydraulische Winde
2. Maschinenbau: Seilwinde, Turmdrehkran, Rammmaschine, hydraulische Winde
3. Ölfeldindustrie: Ölbohranlage, Hebebühne für Erdöltraktoren, Erdöl-Umwälzanlage, Winde für anhängermontierte Pumpeinheiten, Forstwinde usw
4. Die Baumaschinen: Bau-Wischwandwinde, Wickelaufzug, Ankerwinde
5. Bergbauwinde: Versandwinde, Stützenzugwinde, sinkende Winde usw
6. Kranmaschinen: Brückenhebemaschine, Turmdrehkran, Portalkran, Raupenkranwinde
Das LeBus-System ist eine Methode zur Steuerung des Aufspulens von Drahtseilen auf einer Windentrommel, sodass es keine praktische Grenze für die Anzahl der Lagen gibt, die sicher aufgewickelt werden können, unabhängig von der Schwere der Last- und Geschwindigkeitsbedingungen oder der Seilgröße und Trommel.
Technische Parameter:
Die Prüftemperatur und die Charpy-V-Kerbschlagenergie müssen mit DNV-Hebezeugen Nr. 2.22 übereinstimmen.Die Werte für Platten in primären und wesentlichen geschweißten Stahlkonstruktionen sind in der folgenden Tabelle aufgeführt:
| Streckgrenze Re(MPa) |
Dicke (mm) |
temp(°C) |
Aufprallenergie (J) |
| 355 |
6< t ≤ 25 |
0 |
34 |
| 25< t ≤ 50 |
-20 |
34 |
| 50< t ≤ 70-40 |
-40 |
41 |
| 70< t ≤ 150 |
-40 |
50 |
| 690 |
6< t ≤ 25 |
0 |
46 |
| 6< t ≤ 25 |
-20 |
46 |
| 50< t ≤ 70 |
-40 |
46 |
