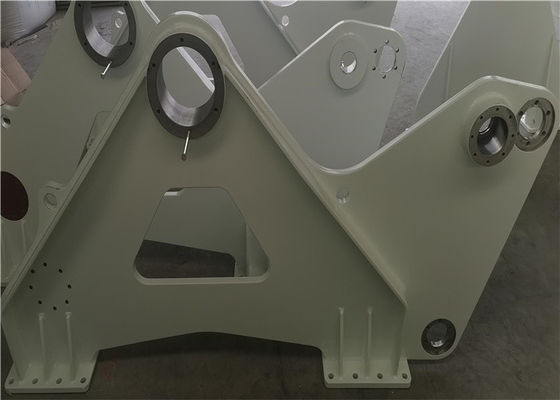

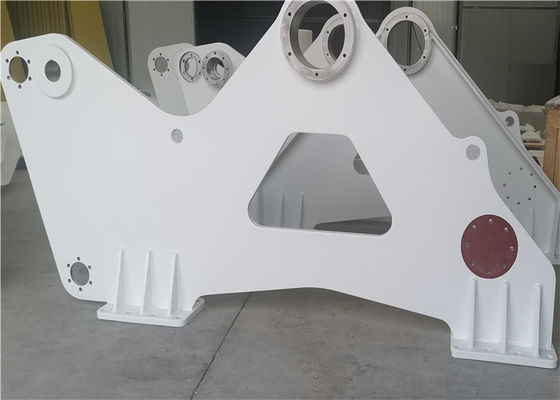

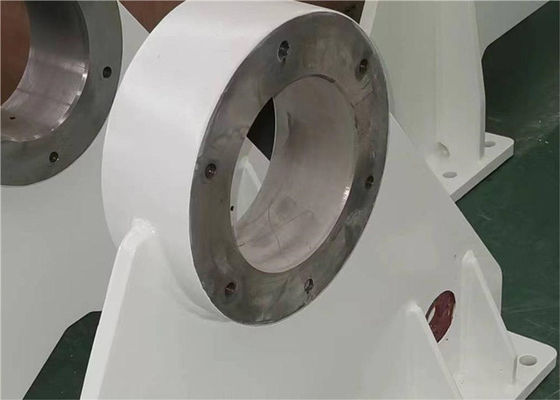

Q355D Marine Crane Equipment Parts Bracket - Lager für Handkurbel-Seil Lifing und unten
Produkteigenschaft
Produktname: Q355D Marine Crane Equipment Parts Bracket - Lager für Handkurbel-Seil Lifing und unten
Anderer Name: Marine Winch-Klammerlager.
Standard: NS-ISO 2768mK
Riemenart: Kabel oder Draht
Energie: Electirc
Farbe: Blaues Weiß Inerthane 990
Seil: 100-1000mm
Seildurchmesser: 3-199mm
Toleranz-General: NS-ISO 2768mK
Unsere Firma dient hauptsächlich anhebende Maschinerie, Marinemaschinerie, Erdölmaschinerie, Wasserwirtschaftsmaschinerie, können wir Handkurbeln und alle Stahlteile für Handkurbeln produzieren.
Andere Eigenschaften
1. Unsere Produkte haben die Vorteile der Kompaktbauweise, leicht, sicher und einfach zu funktionieren.
2. Unsere Produkte werden für allgemeine Anheben, Schleppen und anderesarbeiten in der Marineplattformmaschinerie, Hafen, Erdöl, Übungsmaschine, Technikmaschinerie, Bergbau, geologische Erforschung und Baumaschinen und etc. benutzt.
3. sind Produkte entsprechend API Spec 7K „Spezifikation für Bohrungsausrüstung“ entworfen und hergestellt.
4. hohe starting& Funktions-Leistungsfähigkeit.
5. zuverlässige Operation mit wenig Geräuschen.
Strukturelle Zusammensetzung
| Q/TY |
EINZELTEIL |
BESCHREIBUNG |
TECHNISCHE BESCHREIBUNG |
MATERIAL |
MASSE |
|
| 1 |
1 |
Platte |
PL30 |
S355J2+N |
146.68KG |
|
| 2 |
2 |
Platte |
PL25 |
S355J2+N |
11.23KG |
|
| 1 |
3 |
Platte |
PL25 |
S355J2+N |
18.63KG |
|
| 1 |
4 |
Platte |
PL20 |
S355J2+N |
18.63KG |
|
| 2 |
5 |
Platte |
PL20 |
S355J2+N |
4.25KG |
|
| 1 |
6 |
Rohrquadrat |
w300* H300 *T12 *L1250 |
S355J2H |
26.26KG |
|
Schweißende Anforderung
Keine Teile sind lassen unwelded, es sei denn, dass offenbar tsated auf der Zeichnung, für leistungsfähigen und einfachen Zugang, den es empfohlen wird, dass Grate (die nicht geschweißt werden sollen), zu minimalem R2.5 gerundet werden, bevor man Teile zusammenbaut.
Fertigungsanforderung
Zu genügendem adhession für Oberflächenbehandlung alle sarp Ränder sicherzustellen wird zu minimalem R2.5 gerundet, werden schweißende Spritzenperlen und -schlacke vollständig entfernt, wird die Beschädigung in den Oberflächen archiviert und grinded Erröten, negative Stärkemaße wird verboten.
Techinical-Parameter:
Testtemperatur und charpy Spitzkerbenauswirkungsenergie sind im accoradance mit Werten DNV-Hebezeugen No.2.22 für Platten in Primär und wesentliche geschweißte Stahlkonstruktion wird in der Tabelle unten aufgelistet:
| Ertragdruck bezüglich (MPa) |
Thichness (Millimeter) |
Temp (°C) |
Auswirkungsenergie (J) |
| 355 |
6< t="">
| 0 |
34 |
| 25< t="">
| -20 |
34 |
| 50< t="">
| -40 |
41 |
| 70< t="">
| -40 |
50 |
| 690 |
6< t="">
| 0 |
46 |
| 6< t="">
| -20 |
46 |
| 50< t="">
| -40 |
46 |
