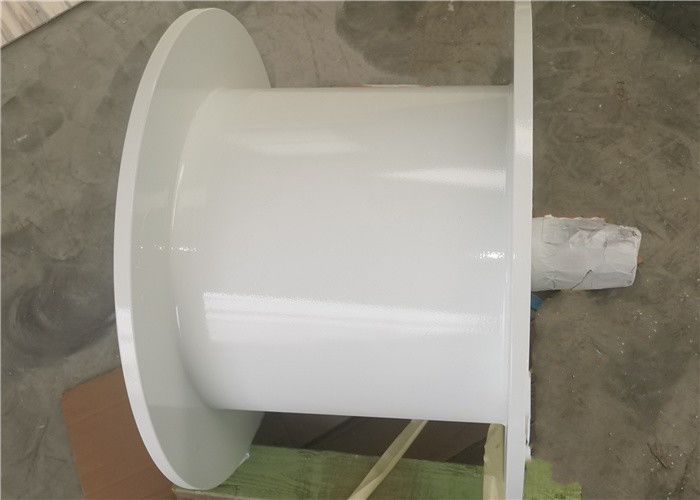

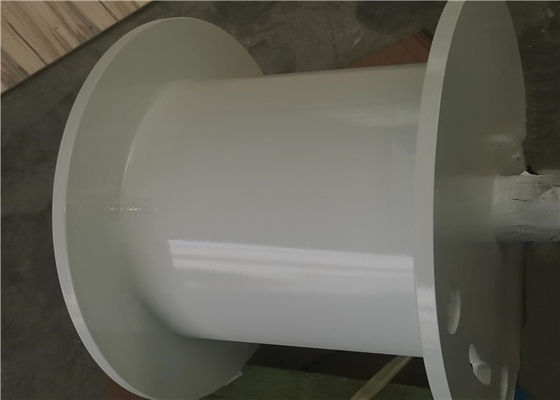

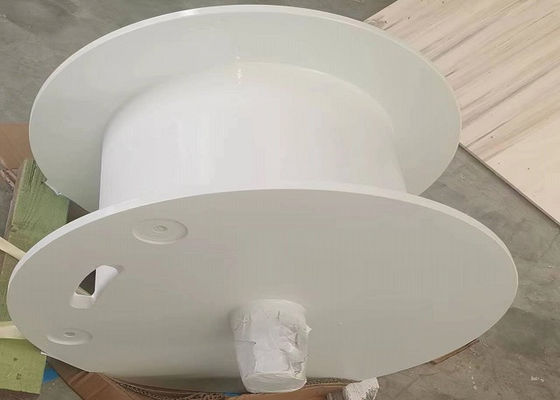

Q355D Marine Crane Fitting Kabelwickeltrommel mit Zink und Farbe bedeckt
Produkteigenschaft
Produktname: Q355D Marine Crane Fitting Kabelwickeltrommel mit Zink und Farbe bedeckt
Anderer Name: Marine-Windentrommel.
Standard: NS-ISO 13920BF
Schlingentyp: Kabel oder Draht
Leistung: Elektr
Farbe:Inerthan 990 Blau weiß
Seil: 100–1000 mm
Seildurchmesser: 3–199 mm
Gewicht: 1102 kg
Toleranz allgemein: NS-ISO 2768mK
Oberflächenbehandlung: Heißspritzzink + Grundierung + Decklack
Unser Unternehmen bedient hauptsächlich Hebemaschinen, Schiffsmaschinen, Erdölmaschinen und Wasserschutzmaschinen. Wir können Winden und alle Stahlteile für Winden herstellen.
Strukturelle Zusammensetzung
| Menge/Anzahl |
ARTIKEL |
BESCHREIBUNG |
TECHNISCHE BESCHREIBUNG |
MATERIAL |
MASSE |
|
| 1 |
1 |
Platte |
PL25 |
S355J2+N |
17,23 kg |
|
| 2 |
2 |
Platte |
PL20 |
S355J2+N |
319,22 kg |
|
| 1 |
3 |
Platte |
PL20 |
S355J2+N |
29,83 kg |
|
| 2 |
4 |
Platte |
PL15 |
S355J2+N |
87,67 kg |
|
| 4 |
5 |
Platte |
PL15 |
S355J2+N |
1,21 kg |
|
| 1 |
6 |
Platte |
PL15 |
S355J2H+N |
21,74 kg |
|
| 1 |
7 |
Rundrohr |
Ø546×Ø506×L790 |
S355J2+N |
205,22 kg |
|
| 1 |
8 |
Bar kreisförmig |
Ø16×L100 |
S355J2+N |
0,13 kg |
|
| 1 |
9 |
Bar kreisförmig |
Ø120×L230 |
S355J2+N |
20,16 kg |
|
SchweißenErfordernis
Es dürfen keine Teile ungeschweißt bleiben, es sei denn, dies ist in der Zeichnung deutlich angegeben. Für einen effizienten und einfachen Zugang wird empfohlen, scharfe Kanten (die nicht geschweißt werden sollen) vor dem Zusammenbau der Teile auf mindestens R2,5 abzurunden.
Abschlussanforderung
Um eine ausreichende Haftung für die Oberflächenbehandlung zu gewährleisten, müssen alle scharfen Kanten auf mindestens R2,5 abgerundet sein, Schweißspritzer und Schlacke müssen vollständig entfernt sein, Beschädigungen an der Oberfläche müssen gefeilt und bündig geschliffen werden, negative Dickenmessungen sind verboten.
Technische Parameter
Die Prüftemperatur und die Charpy-V-Kerbschlagenergie müssen mit DNV-Hebezeugen Nr. 2.22 übereinstimmen.Die Werte für Platten in primären und wesentlichen geschweißten Stahlkonstruktionen sind in der folgenden Tabelle aufgeführt:
| Streckgrenze Re(MPa) |
Dicke (mm) |
temp(°C) |
Aufprallenergie (J) |
| 355 |
6< t ≤ 25 |
0 |
34 |
| 25< t ≤ 50 |
-20 |
34 |
| 50< t ≤ 70-40 |
-40 |
41 |
| 70< t ≤ 150 |
-40 |
50 |
| 690 |
6< t ≤ 25 |
0 |
46 |
| 6< t ≤ 25 |
-20 |
46 |
| 50< t ≤ 70 |
-40 |
46 |
Unser Unternehmen
Shijiazhuang Junzhong Machinery Manufacturing Co., Ltd. wurde 2010 mit einem Grundkapital von 18 Millionen Yuan gegründet.
Das Unternehmen ist ein langjähriger wissenschaftlicher und technologischer Produktionsbetrieb für Kabeleinzugssysteme in der mehrschichtigen Wicklung von Drahtseilen und verfügt über eine fundierte Grundlagen- und Produktionserfahrung.
Das Unternehmen erhielt 2010 das Gebrauchsmuster-Patentzertifikat für mehrlagige Wicklungs-Lebus-Nuten und registrierte 2013 die Marke LBS.
Im Jahr 2017 wurde die Zertifizierung des Qualitätsmanagementsystems nach ISO 9001:2015 bestanden.
Im Jahr 2018 wurde die Zertifizierung des Qualitätsmanagementsystems für Waffenausrüstung GJB9001C-2017 bestanden.
Im Jahr 2019 wurde das Unternehmen als Wissenschafts- und Technologie-KMU in der Provinz Hebei identifiziert.
In den letzten Jahren erreichte das Unternehmen mit starker technischer Stärke, fortschrittlicher Produktionsausrüstung und strengem Qualitätskontrollsystem eine schnelle Entwicklung.
