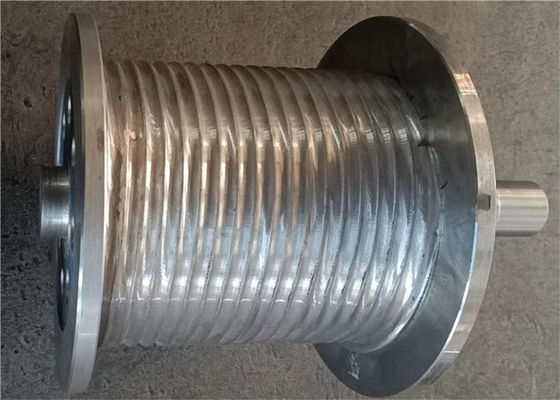

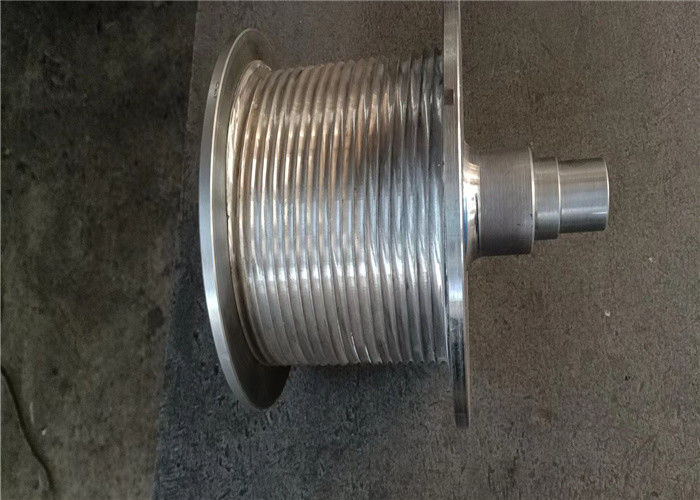

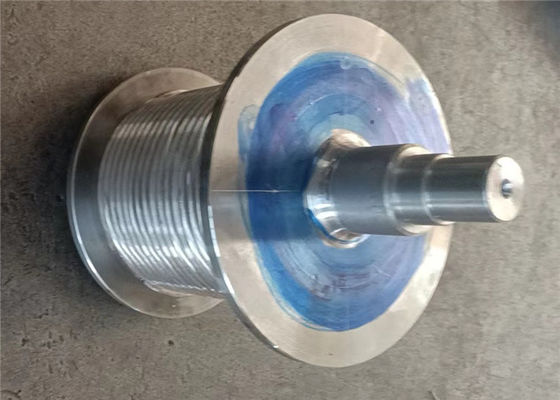

Seiltrommel des Kohlenstoffstahl-Lebus mit der Welle benutzt in den Baumaschinen-Kränen
Oerview
Handkurbeltrommel ist ein wichtiger Teil des Kranes.
Ein Ende des gedrehten Drahtseiles wird an der TrommelSeilhülse durch eine Seilklemme und am anderen Ende geregelt
Das Führerrad des Himmelautos wird in die Laufkatzenflaschenzuggruppe eingeführt, und die Laufkatzenflaschenzuggruppe ist installiert
Ausgerüstet mit Haken-, Hahn- und Bohrgestängeschnüren. Wenn die Handkurbel funktioniert, ist sie gedreht
Das Stahldrahtseil auf der Trommel verwirklicht die Aktion des Wickelns und des Freigebens des Seils durch positive und negative Rotation der Trommel
Die Trommel trägt die schnelle Seilspannung des Drahtseiles, und die Trommelstruktur muss die Stärke treffen
Draußen aber auch garantieren dass das Drahtseil, das ordentlich wickelt.
Produkteinführung
Gerilltes Handkurbel-Trommel-Material: Kohlenstoffstahl-, legierterstahl, Edelstahl, Aluminium, hochfester Stahl, usw.
Materielle Standards: GB, AISI, ASME, ASTM, JIS, LÄRM,…
Umgebende Temperatur: -40 ° C bis +45 ° C
Umgebende Temperatur Stroage: -40 ° C bis +50 ° C
Nut-Art der Trommel: Gewundene Nuten oder Lebus-Nuten
Die Rotations-Richtung der Trommel: Links oder rechts
Verarbeitungsmethode: Maschinen-Arbeit
Drahtseil-Durchmesser: 3 MM~100 MILLIMETER
Verarbeitungs-Ausrüstung: Mitte CNC-maschineller Bearbeitung
LEBUS-Seilnut
Mit der Entwicklung von Erdölbohrungshandkurbeln in den letzten Jahrzehnten, erscheinen Handkurbeln mehr. Die Getriebeform und die Strukturform sind verschieden, aber die Regel des wickelnden Seils der Handkurbeltrommel ist nicht Änderung, unsere Firma entwickelte LEBUS-Seilnuten haben offensichtliche Vorteile. Doppelte Linie die Form der LEBUS-Seilnut, die für mehrschichtige Wicklung passend ist, kann Stahldrahtseil-Störungsphänomen effektiv verringern oder vermeiden. Im Designprozess der drawworks Trommel, hat die drawworks Trommel einen großen Eröffnungsbereich, untere Durchmesserauswahl, Position des Führungsblocks, Seilhülsestruktur, Seilnutabstand, Seilnut der Spiralwinkel des parallelen Abschnitts und der kletternde Abschnitt beeinflußt den Effekt der Trommelseilwicklung, weil dieser, die Studie der Handkurbeltrommelstruktur und die Eigenschaften, helfen zu verringern oder ungeordnetes Seilphänomen der Ölfeldfeld-Fördertrommel vermeiden, den Gebrauch von Drahtseil und Trommelleben auszudehnen.
Vorteil der lbs Grroved
Dieses System ist noch die effektivste und perfekteste Methode, das Leben des Drahtseiles auszudehnen. Tests haben, dass der Gebrauch mit Drahtseilspezifikationen die Seilnut zusammenbringt, Lebus-Trommel können das Leben des Drahtseiles ausdehnen mehr als 500% gezeigt.
Macht lbs Seilnut die Last, die gleichmäßig zwischen Schichten verteilt wird, und die Praxis prüft, dass sie groß das Leben des Drahtseiles ausdehnt. Tatsächlich kann die Testoberfläche das Drahtseilleben durch verlängern mehr als 500%. Die Verringerung des Drahtseilschadens erhöht Sicherheit und verringert Abstellzeit.
Technische Parameter
| Nein: |
Drahtdurchmesser (Millimeter) |
Kraft (KN) ziehen |
Rotations-Richtung |
Trommel-Durchmesser (Millimeter) |
Trommel-Länge (Millimeter) |
| 1 |
3~8 |
3~10 |
Links, rechts |
>160 |
<1000> |
| 2 |
10~16 |
12~20 |
Links, rechts |
>320 |
<1000> |
| 3 |
18~24 |
20~80 |
Links, rechts |
>480 |
<1000> |
| 4 |
26~32 |
100~120 |
Links, rechts |
>640 |
<1000> |
| 5 |
34~40 |
150~200 |
Links, rechts |
>800 |
<1000> |
| 6 |
42~50 |
240~400 |
Links, rechts |
>1000 |
<1000> |
Erforderliche Parameter
- Drahtseildurchmesser oder Kabeldurchmesser (Millimeter)
- Innerer Durchmesser D1 (Millimeter)
- Außendurchmesser D2 (Millimeter)
- Breite zwischen den Flanschen L (Millimeter)
- Seilkapazität (m)
- Material:
- Rotationsrichtung: link oder recht
Entwurfs-Struktur der Zeichnung
Verfahrenstechnik
