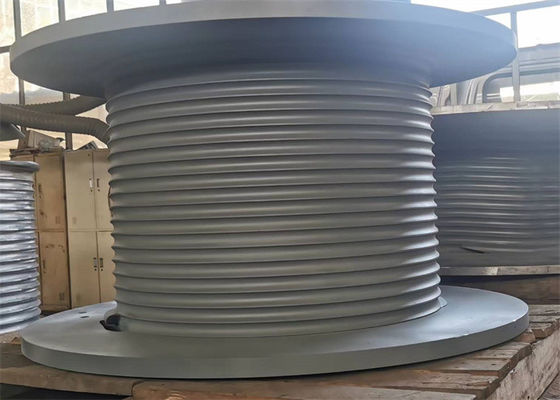

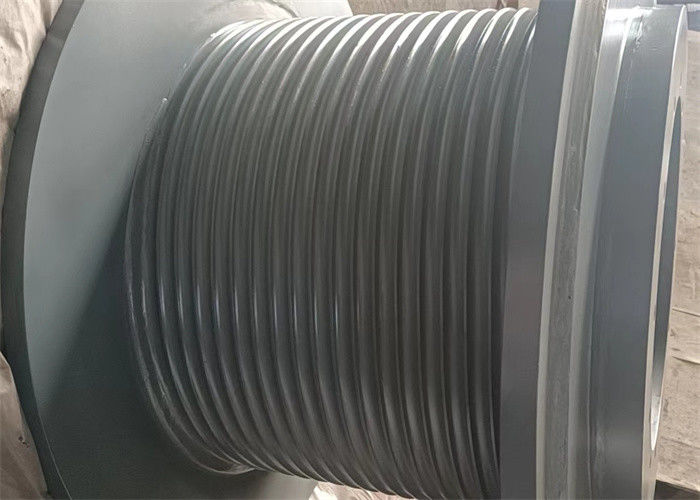

Hochleistungs-35T Kapazität Crane Winch Drum mit LEBUS-Seil-Nuten
Produkteinführung
Gerilltes Handkurbel-Trommel-Material: Kohlenstoffstahl-, legierterstahl, Edelstahl, Aluminium, hochfester Stahl, usw.
Materielle Standards: GB, AISI, ASME, ASTM, JIS, LÄRM,…
Umgebende Temperatur: -40 ° C bis +45 ° C
Umgebende Temperatur Stroage: -40 ° C bis +50 ° C
Nut-Art der Trommel: Gewundene Nuten oder Lebus-Nuten
Die Rotations-Richtung der Trommel: Links oder rechts
Verarbeitungsmethode: Maschinen-Arbeit
Drahtseil-Durchmesser: 3 MM~100 MILLIMETER
Verarbeitungs-Ausrüstung: Mitte CNC-maschineller Bearbeitung
Arten der Struktur
Handkurbeltrommel mit Nut hat hauptsächlich die folgenden drei Arten der Struktur:
1. verstärkende Art. In dieser Struktur wird der Seilnutkörper zuerst in 4 Stücke der Fliese gemacht, und dann werden die 4 Stücke der Fliesennut und des hellen Trommelkörpers zusammen verstärkt und geschweißt.
2. ist Integral, die Seilnut sitzt direkt auf dem Trommelkörper, der Seilnut und dem Trommelkörper als einer.
3. Schweißende Art des Steckers, machen die Seilnut in einen Zylinderkörper und schnitten sie dann in 2 Stücke von Fliesen und von Stecker, der auf dem Trommelkörper schweißt.
Produkt-Struktur
Nut-Trommel-Zusammensetzung: Trommelkern, Flansche, Welle, etc.
Verarbeitung: Seiltrommeln mit Nuten schnitten direkt in sie. Handkurbeltrommel mit Flansch, die lbs-Nut wird direkt in den Körper der Trommel, entsprechend den Anforderungen der Kunden, die Flansche werden entweder geschweißt oder Schraube-weggelaufen geschnitten. Nutgeometrie wird durch Seilbau, -durchmesser und -länge und durch Anwendung bestimmt. die Trommel hat die erforderlichen Einbauabmessungen für die tatsächlichen Betriebsbedingungen.
Produktvorteil:
Lbs fugten Trommel, lösten das Problem des Drahtseilspulens.
Verglichen mit gewöhnlicher drahtloser (glatter) Trommel der Nut und schraubenartiger Seilnuttrommel, hat lbs Seilnut offensichtliche Vorteile im mehrschichtigen spulenden Drahtseil, macht lbs spezielles Nutsystem das Spulen vom Drahtseil glatt, und die Last jeder Schicht gleichmäßig verteilte sich, die Nutzungsdauer des Seils zu verlängern, den Drahtseilschaden zu verringern, verbessert die Sicherheit der Operation der Ausrüstung und verringert das Problem der Abschaltung der mechanischen Ausrüstung für das Ändern des Seils.
Technische Parameter
| Nein: |
Drahtdurchmesser (Millimeter) |
Kraft (KN) ziehen |
Rotations-Richtung |
Trommel-Durchmesser (Millimeter) |
Trommel-Länge (Millimeter) |
| 1 |
3~8 |
3~10 |
Links, rechts |
>160 |
<1000> |
| 2 |
10~16 |
12~20 |
Links, rechts |
>320 |
<1000> |
| 3 |
18~24 |
20~80 |
Links, rechts |
>480 |
<1000> |
| 4 |
26~32 |
100~120 |
Links, rechts |
>640 |
<1000> |
| 5 |
34~40 |
150~200 |
Links, rechts |
>800 |
<1000> |
| 6 |
42~50 |
240~400 |
Links, rechts |
>1000 |
<1000> |
Produktanwendung:
a.Crane-Maschinerie: Die anhebende Maschine der Brücke, der Turmkran, der Portalkran, die Raupenkranhandkurbel, das usw.
b, die Mineralölindustrie: Erdölbohrungsanlage, Erdöltraktorhebemaschine, Erdöl Workoveranlage, Anhänger brachte Pumpanlagehandkurbel, Protokollierungshandkurbel, usw. an
c.Offshore-Marinemaschinerie: Offshoreerdölkranhandkurbel, Liegeplatzhandkurbel, Zugkrafthandkurbel, Personenbeförderungshandkurbel, Ankerwinde, hydraulische Handkurbel, usw.
D. Die Baumaschinen: Errichtende Abwischenwandhandkurbel, Wicklungshebemaschine, Hebewinde, usw.
e., Technikmaschinerie: Seilwinde-, Turmkran, Maschine, hydraulische Handkurbel, usw. anhäufend
f., Bergbauhandkurbel: Verschicken Handkurbel, Handkurbel, sinkende Handkurbel, usw. Stütze-ziehend
Entwurfs-Struktur der Zeichnung
Verfahrenstechnik
