Rechtshändige 50°-Rillen-Trommelhülse aus Q355B-Stahl für Seilaufwicklungen im Bergbau und in der Forstwirtschaft

Rechtshändige 50°-Rillen-Trommelhülse aus Q355B-Stahl für Seilaufwicklungen im Bergbau und in der Forstwirtschaft Beschreibung

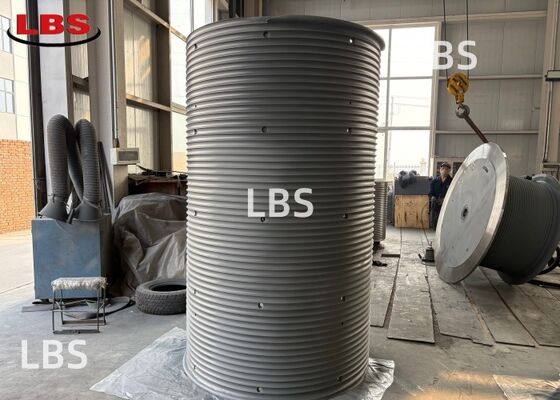

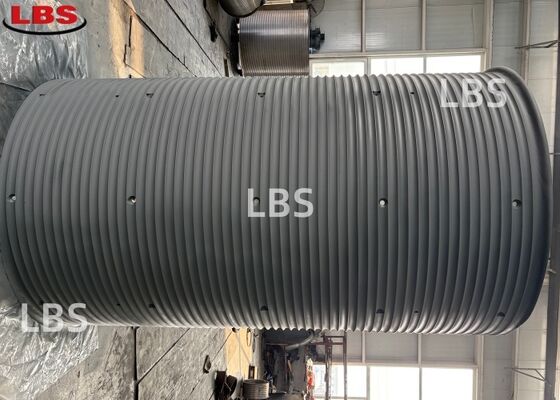

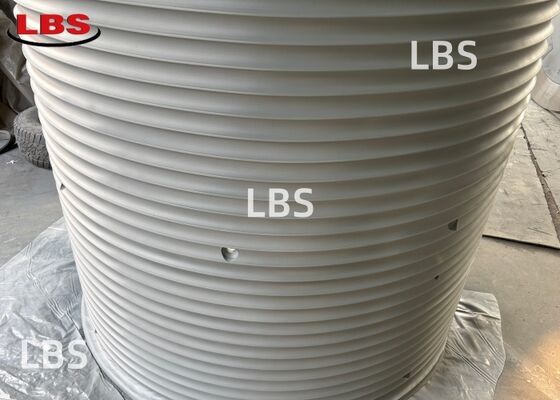

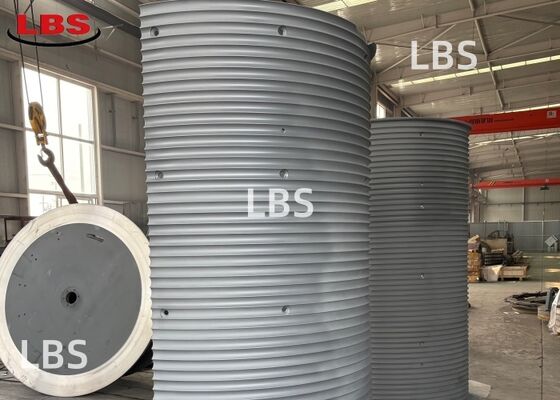

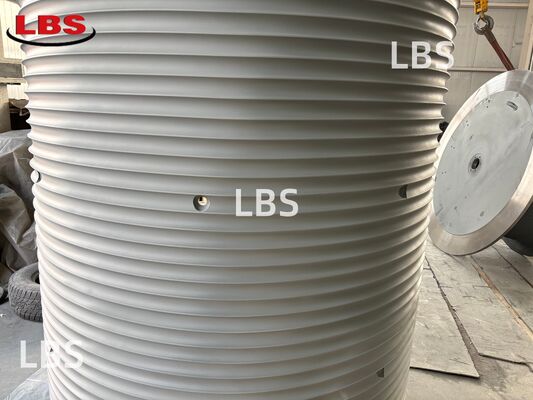

    Entwickelt für Drahtseilsysteme mit 41 mm, die eine außergewöhnliche Speicherkapazität erfordern, liefert diese Lebus-Rillenhülse (Modell LBSS-DN41-D1440-L2365) eine Gesamtlänge von 3400 Metern Seil über 11 Wickellagen. Die Hülse verfügt über 56,5 präzisionsgefertigte Rillenwindungen mit einem rechtsgängigen Anstellwinkel von 50°, was eine kontrollierte Mehrlagenaufwicklung gewährleistet, die Überlappungen und Seilquetschungen vermeidet. Zu den wichtigsten geometrischen Parametern gehören ein Rillengrunddurchmesser von 1440 mm und ein Seilmittelpunktsabstand der ersten Lage von 1481 mm, die beide so berechnet sind, dass ein konstanter Flaschenzugwinkel während des gesamten Wickelzyklus aufrechterhalten wird. Die sichere Befestigung erfolgt durch sechs M20-Senkkopfschrauben, die sowohl eine robuste Montage als auch einen einfachen Austausch vor Ort ermöglichen, wenn dies erforderlich ist.

Rechtshändige 50°-Rillen-Trommelhülse aus Q355B-Stahl für Seilaufwicklungen im Bergbau und in der Forstwirtschaft Parameter

Rechtshändige 50°-Rillen-Trommelhülse aus Q355B-Stahl für Seilaufwicklungen im Bergbau und in der Forstwirtschaft Merkmale

    Was diese Trommelhülse auszeichnet, ist ihre bemerkenswerte Seilspeicherfähigkeit – 3400 Meter 41-mm-Drahtseil, angeordnet über 56,5 Rillenwindungen und 11 Wickellagen. Eine solche Kapazität ist speziell für Tiefsee-Offshore-Einsätze und Hubszenarien mit großer Reichweite geeignet. Die Rillengeometrie umfasst ein 55°-Übergangssegment, das das Seil reibungslos durch die Überkreuzungszonen führt, flankiert von 35°-Parallelabschnitten, die eine stabile Seilauflage während der kontinuierlichen Wicklung gewährleisten. Die Teilung von 41,85 mm ist präzise auf den Seildurchmesser von 41 mm abgestimmt und bietet einen optimalen Abstand, der die Reibungswärme und den Verschleiß minimiert. Die Anschraubmontage mit sechs M20-Senkkopfschrauben, kombiniert mit einem Schneidspalt von 4-6 mm, vereinfacht die Montage und Demontage während der geplanten Wartung.

Rechtshändige 50°-Rillen-Trommelhülse aus Q355B-Stahl für Seilaufwicklungen im Bergbau und in der Forstwirtschaft Anwendungen

    Diese Trommelhülse mit hoher Kapazität ist speziell für Offshore-Verholwinden, Tiefsee-Erkundungssysteme und groß angelegte Hafenkräne konzipiert, bei denen eine erweiterte Seillänge eine kritische Anforderung darstellt. Die Kapazität von 3400 Metern macht sie zur idealen Wahl für schwimmende Produktions-, Lager- und Umschlagschiffe (FPSO), deren Windenanlagen erhebliche Kabellängen für eine präzise Positionierung aufnehmen müssen. Bei Bergbauaufzügen und Schwerlastkränen, die auf 11-lagige Wicklungen angewiesen sind, garantiert das Lebus-Rillenprofil eine gleichbleibende Aufwicklungsleistung über die gesamte Wickeltiefe. Für Betreiber, die eine langlebige, wartungsfreundliche Trommelauskleidung benötigen, die ein außergewöhnliches Speichervolumen mit präziser Seilführung kombiniert, bietet diese Hülse bewährte Zuverlässigkeit in maritimen und industriellen Umgebungen.
