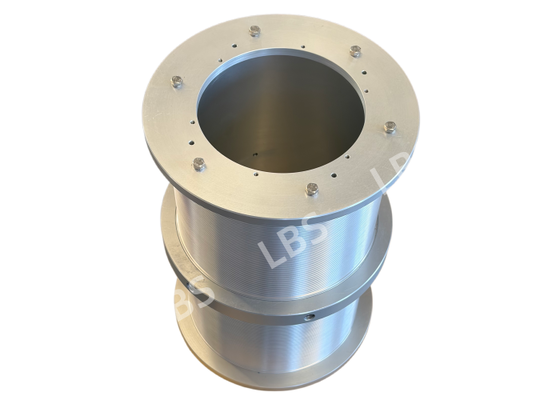

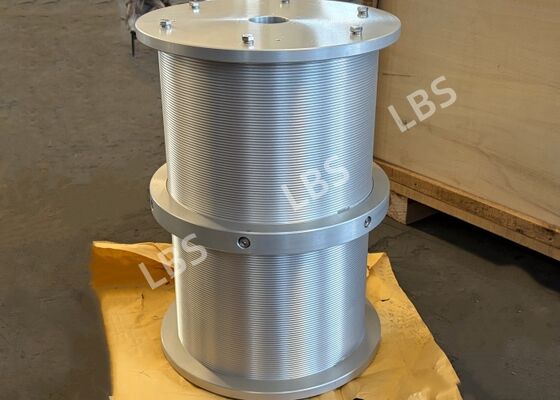

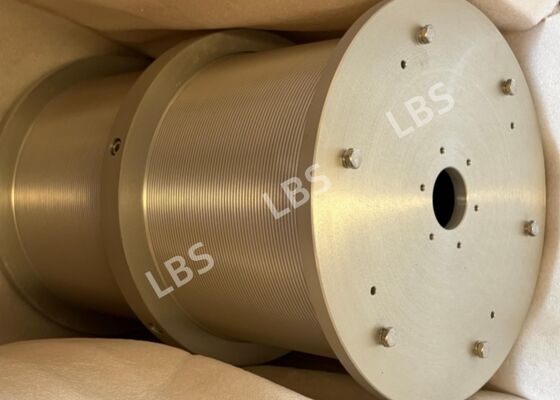

Synchrone Aufnahme- und Ausgabe-Doppeltrommel von Lebus, Trommel aus Aluminiumlegierung mit 6-lagiger Wicklung und Anti-Kabelbeißen

1.Beschreibung

Diese Lebus-Doppeltrommel ist vollständig aus einer 6061-Aluminiumlegierung gefertigt und mit linksseitigen, 30° segmentierten Lebus-Seilrillen ausgestattet. Die integrierte Doppeltrommelkonstruktion ermöglicht das synchrone Auf- und Abwickeln zweier Stahlseile bei konstantem Seilabstand im gesamten Betrieb. Es passt auf 3,12-mm-Stahldrahtseile und unterstützt das ordnungsgemäße Aufwickeln von bis zu 6 Lagen. Die segmentierten Seilrillen sorgen für einen reibungslosen Richtungswechsel von Stahldrahtseilen und verhindern Kabelklemmen, Seilspringen und ungeordnetes Aufwickeln beim mehrlagigen Aufwickeln. Alle scharfen Kanten sind mit einer eloxierten Korrosionsschutzbehandlung versehen und abgerundet und entgratet, um Schnittschäden an Stahldrahtseilen zu vermeiden. Gleichmäßig verteilte Befestigungslöcher ermöglichen eine einfache Montage, geeignet für Präzisionswinden und leichte Hebesysteme.

2.Parameter

3.Vorteil

(1) Die patentierte segmentierte Seilrillenstruktur von Lebus sorgt für eine geordnete Seilanordnung bei mehrlagiger Wicklung, verhindert Kabelverklemmungen und Seilspringen und verlängert so die Lebensdauer von Stahldrahtseilen erheblich.
(2) Die Aluminiumlegierung 6061 sorgt für strukturelle Steifigkeit bei gleichzeitig geringem Gewicht, reduziert die Eigenlast von Winden und ermöglicht leichte Ausrüstungslösungen.
(3) Die integrierte synchrone Doppeltrommelstruktur ermöglicht die synchrone Aufnahme und Ausgabe von Doppelseilen mit konstantem Seilabstand und sorgt so für stabiles Heben ohne exzentrische Last.
Das linke 30°-Seileintrittssegment ermöglicht eine reibungslose Seilzuführung, verringert den Eintrittsstoß und reduziert den Abrieb.
(4) Die eloxierte Oberflächenbehandlung sorgt für Salznebelbeständigkeit und Oxidationsbeständigkeit und eignet sich für feuchte Arbeitsbedingungen auf See.
(5) Präzise CNC-Bearbeitung mit entgrateten scharfen Kanten vermeidet Schnitte bei Stahldrahtseilen; Gleichmäßig angeordnete Standard-Befestigungslöcher ermöglichen eine schnelle Montage.

4.Anwendung

Diese Lebus-Doppeltrommel ist eine tragende Komponente für Schiffswinden und wird in der Schiffstechnik und in wissenschaftlichen Unterwasserforschungsgeräten eingesetzt. Das synchrone Doppeltrommelsystem nimmt Stahldrahtseile auf und gibt sie ab, um Unterwasserakustikinstrumente, untergetauchte Bojen, Sensoren und andere Ausrüstung einzusetzen und zu bergen. Mehrschichtige Seilrillen gewährleisten eine geordnete Kabelanordnung für wissenschaftliche Meeres- und Seeforschungseinsätze und sorgen für Traktion und Lagerung von Unterwasser-Detektionsgeräten.
