Korrosionsbeständige 2205 Duplex-Edelstahl T-Typ Präzisionswelle, hoch belastbare verschleißfeste Getriebespindel

1. Beschreibung

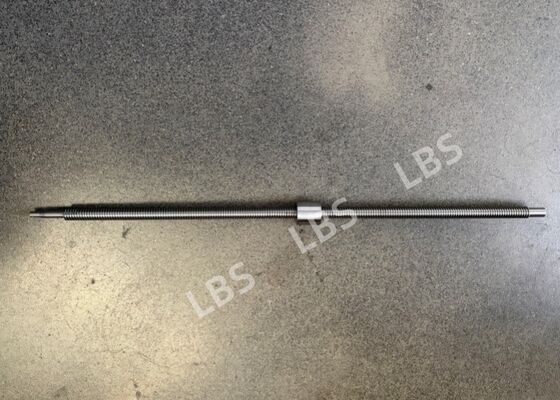

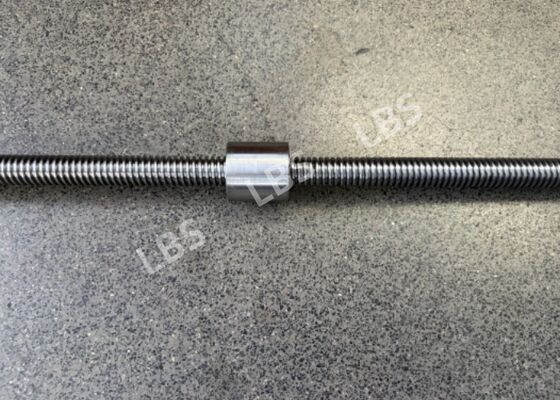

Diese T-Typ-Gewindespindel besteht aus 2205 Edelstahl, Teilenummer: 26MD01-M403-002. Ihre Gewindespezifikation ist Tr20×4 mit Präzisionsklasse 7e. Es handelt sich um eine Präzisionsgetriebekomponente der Klasse B mit einem Einzelstückgewicht von 1,957 kg. Das Rohmaterial ist 2205 Duplex-Edelstahl, der einer Lösungsbehandlung bei 1020–1100°C und anschließender schneller Wasserabschreckung unterzogen wurde, was sowohl hohe Festigkeit als auch hervorragende Korrosionsbeständigkeit bietet.

Streng nach der Präzision von 7e Trapezgewinden gefertigt, zeichnet sich die Komponente durch eng kontrollierte geometrische Toleranzen für Wellenabschnitte aus. Nicht spezifizierte Maßtoleranzen entsprechen GB/T1804-m und nicht spezifizierte geometrische Toleranzen entsprechen GB/T1184-H. Scharfe Kanten sind abgerundet und Grate entfernt. Alle nicht gekennzeichneten Maße beziehen sich auf das 3D-Modell. Die Gesamtlänge beträgt 847 mm, integriert mit mehreren Präzisionspasswellensegmenten, Keilnut und M12×1,5 Verbindungsgewinde. Sie ermöglicht eine reibungslose lineare Übertragung und ist für hin- und hergehende Schub-Zug- und Hubgetriebemechanismen unter rauen korrosiven Bedingungen geeignet.

2. Parameter

3. Vorteil

(1) Überlegene Materialeigenschaften: 2205 Duplex-Edelstahl mit Lösungsglühen. Beständig gegen Lochfraßkorrosion, Spaltkorrosion und Spannungsrisskorrosion. Seine Festigkeit ist wesentlich höher als die von gewöhnlichem 304/316 Edelstahl und kombiniert Korrosionsbeständigkeit mit hoher mechanischer Festigkeit.

(2) Präzisionsgetriebe: Tr20×4 Trapezgewinde gefertigt nach 7e Hochpräzisionsgrad. Bietet reibungslose Übertragung und gute Selbsthemmung. Strenge geometrische Toleranzkontrolle gewährleistet geringes Übertragungsspiel und stabile Positionierungsgenauigkeit.

(3) Präzise integrierte Struktur: Integrierte Bearbeitung von mehrstufigen Passdurchmessern, Keilnut und Verbindungsgewinde. Hohe Koaxialität und Rechtwinkligkeit, Oberflächenrauheit bis zu Ra1,6 für ausgezeichnete Montagekompatibilität.

(4) Zuverlässiger Herstellungsprozess: Scharfe Kanten entgratet und abgerundet, standardisiertes Toleranzsystem. Präzisionskomponente der Klasse B, geringer Verschleiß bei langfristiger Hin- und Herbewegung und verlängerte Lebensdauer.

4. Anwendung

Ideal für den Schiffbau, Offshore-Hebegeräte, Meerwasserentsalzung, chemisch korrosive Umgebungen, Hub- und Schub-Zug-Aktuatoren auf Offshore-Plattformen. Auch anwendbar für Ventilbetätigung, Unterwasser-Linearübertragung und korrosionsgeschützte Hebezeuge unter stark korrosiven Bedingungen. Es kann langfristig stabil in chloridhaltigen und feuchten korrosiven Umgebungen betrieben werden.
