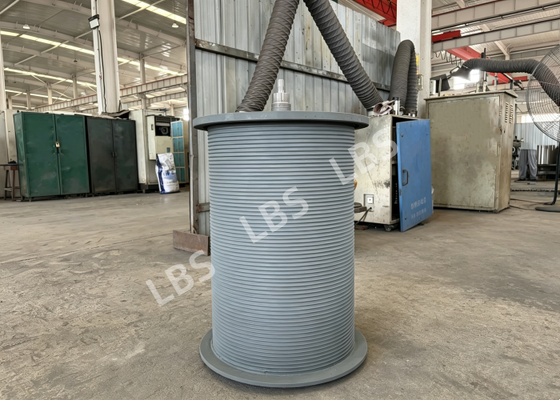

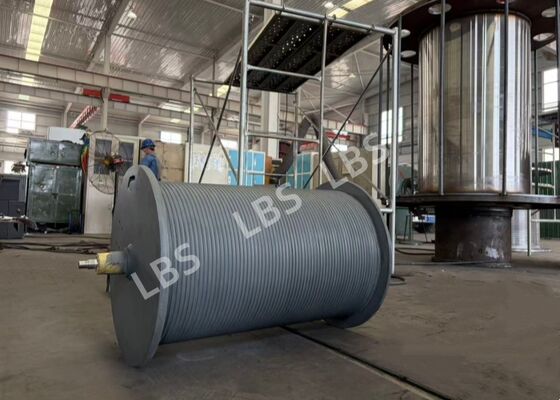

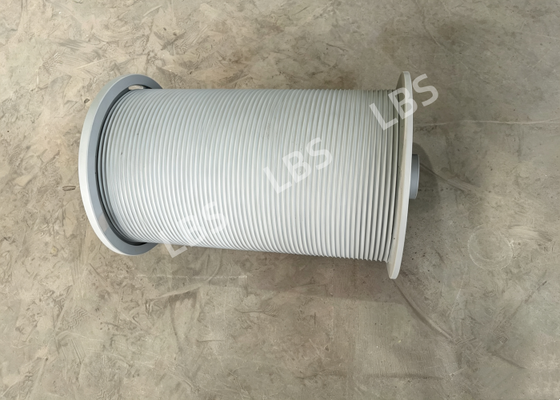

Drei-Schicht-Wunde Rechtshand Spiral-Groove Kabel Trommel

1. Produkteinführung

Das Produkt ist aus einem geschweißten Verbundwerk, das durch das Laufwerk, zwei Seitenplatten und Verbindungswellen zusammengeschweißt und geschweißt wird.Das Schweißen unterliegt einer strengen Kontrolle, um Schweißfehler wie fehlende Schweißen zu beseitigenDie Konzentrizitätstoleranz an beiden Enden des Laufs beträgt 0,1 mm bei hoher Bearbeitungsgenauigkeit.Das fertige Produkt ist mit korrosionsschutzfähiger Farbe beschichtet: Zinkreiche Epoxy-Pramer- und Polyurethanbeschichtung, maschinengrau RAL7031, Trockenfilmstärke ≥ 120 μm. Die Beschichtung ist frei von Absacken, Schälen und Fellen,Ausgezeichnete Wetterbeständigkeit und KorrosionsbeständigkeitAlle Bauteiloberflächen sind glatt und ohne mechanische Beschädigungen und erfüllen die Anforderungen an den langfristigen Dauerbetrieb von Hebeausrüstungen.

2. Produktparameter

3. Produktvorteile

(1) Stabile Seilanordnung für mehrschichtige Wicklung: angepasste rechte Spiralseil-Rohre, die genau für Φ10mm Stahlseil abgestimmt ist.Das Stahldrahtseil ist weniger anfällig für Seilverwicklung und Seilbiss, wodurch der Verschleiß der Drahtseile verringert und die Lebensdauer verlängert wird.

(2) Hochpräzisionsbearbeitung: Strenge Kontrolle der Konzentrizität des Laufs durch präzise geformte Seilgräben.Verringerung der Aufpralllast.

(3) Robuste Schweißkonstruktion: Volldurchdringendes Schweißen zwischen Lauf und Endplatte mit Schweißqualität bis zur Inspektionsnorm.Hohe strukturelle Festigkeit und Ermüdungsbeständigkeit, um wechselnden Hebelasten standzuhalten.

(4) Langfristiger Korrosionsschutz: Verbundbeschichtung aus zinkreichem Epoxidhemmer und Polyurethan-Beschichtung mit einer Filmdicke ≥ 120 μm, maschinell grau RAL7031.geeignet für feuchten Raum, Meeresumwelt und andere ätzende Umgebungen.

(5) Großartige Montageverträglichkeit: 4-M10 Montagelöcher, die auf Endplatten mit standardisierter Schnittstelle vorgebrochen sind, um schnell zu montieren und an Winden und Hebewerkzeugen zu ersetzen.

4. Anwendungsszenarien

Weit verbreitet in Offshore-Winden, Hafen-Windenanlagen, mobilen Baukranen, Schiffsdeckmaschinen und Minenhebeanlagen.Werften und Baumaschinenbetrieben, um die Wickelung/Entwicklung von Drahtseilen, das Heben von Lasten und die Traktionsarbeiten durchzuführen.
