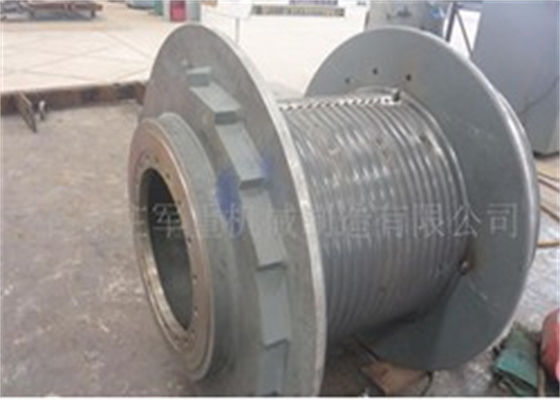

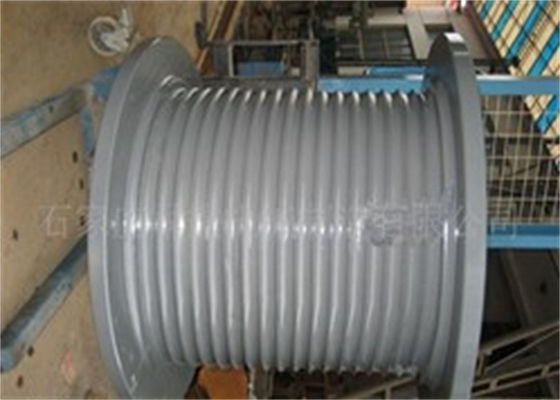

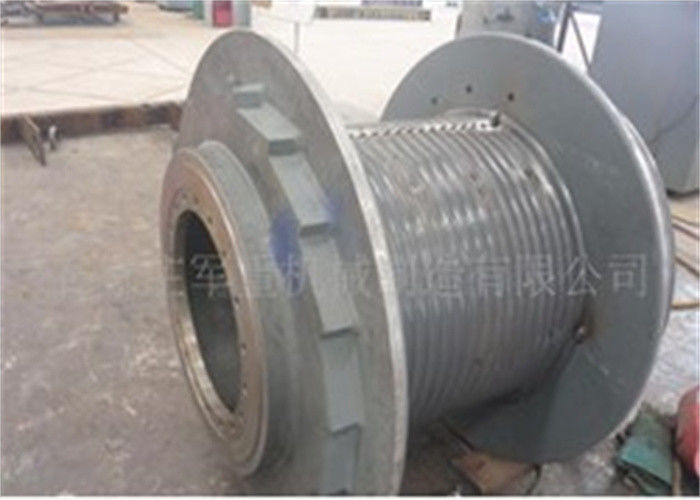

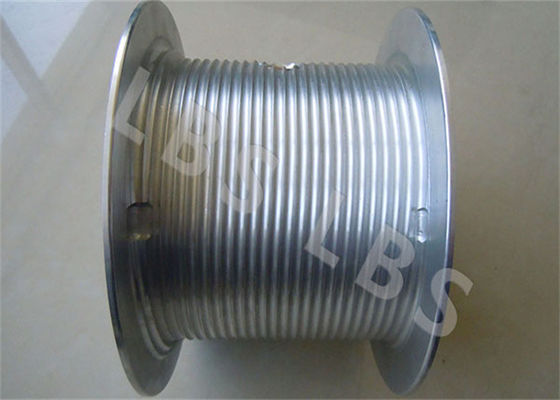

12mm gerillte Drahtseil-Trommel

Starke Tragfähigkeits-Bergwerksausrüstungs-Drahtseil-Stahlseilwinde-Trommel

Signle/doppelte Trommel-Handkurbel-Beschreibung

Trommel ist einer der wichtigen Teile der anhebenden Maschinerie, benutzt, um Draht zu wickeln, Hebevorrichtungs- oder Zugkraftmechanismus einzufangen. Indem man die treibende Kraft überträgt, die vom hydraulischen oder Elektroantriebgerät auf das Drahtseil bereitgestellt wird, wird die Drehbewegung des Antriebsgerätes in die lineare erforderte Bewegung umgewandelt.

1. Entsprechend der Anzahl von wickelnden Schichten:

1) Einzelne Wicklung: Nur 1 Schicht des Drahtseiles ist Wunde auf der Trommel, Spiralennut wird geschnitten normalerweise auf die Trommeloberfläche.

2) Doppelte Wicklung: Die Trommel ist mit 2 Schichten des Drahtseiles, Spiralennuten gedreht, oder lebus Nuten können benutzt werden.

3) Multi-Wicklung: Mehrschichtige Drahtseilwicklung auf der Trommel, benutzt für besonders große Hubhöhe oder kompakte Mechanismusgelegenheiten, die Oberfläche der Trommelausschnitt lebus Nuten.

2. entsprechend der Verarbeitungsmethode:

1) Werfende Trommel: Das Gießmaterial ist normalerweise gegossener Stahl oder Roheisen.

2) Schweißende Trommel: Der Trommelkern wird vom nahtlosen Rohr gemacht oder vor der maschinellen Bearbeitung rollte mit Stahlplatte, schweißendem Flansch- und Trommelkern und dem Beseitigen des schweißenden Druckes.

3. Entsprechend der Zahl der Trommelsegmentation

1) Doppelte Wicklung: Zweidrahtseile können um eine Trommel eingewickelt werden. Das Seil kann in die gleiche Richtung oder in die entgegengesetzte Richtung gedreht sein

2) Multi-Wicklung: Die Oberfläche einer Trommel wird in einige Trommeln durch Leitbleche, jedes unterteilt von, welchem für Wicklungsseil separat verwendet werden kann.

Einsatzbereich der Bergbauhandkurbel

Bergwerkhandkurbel wird hauptsächlich für die Behandlungsund füllenden Operationen des Untertage- oder übertägigen Erzes in den Metallbergwerken und in anderen Bergwerken benutzt. Sie wird hauptsächlich für horizontalen Eggentransport verwendet und kann für horizontales auch verwendet werden, oder Neigung Winkel ist nicht mehr, als 44° des Steigungseggentransportes, nicht als Hebezeug verwendet werden kann. Der Fahrer kann an der Seite eigenhändig funktionieren der Handkurbel oder indem er einen Knopf einige Meter zu den zehn Metern weg von der Handkurbel betätigt.

Strukturbeschreibung der Bergwerkhandkurbel

Bergwerkhandkurbel hat einen Reduzierungsgang, eine Haupttrommel, eine zusätzliche Trommel, ein Steuergerät, Stahlein seilführungsgerät und eine Bewegungszusammensetzung. Diese Teile sind beziehungsweise innerhalb und außerhalb des Oberteils installiert. Das Oberteil ist ein Teil mit guter Starrheit, die nicht nur eine schützende und Unterstützungsrolle spielt, aber auch die ganze Last trägt. Es wird an zwei slideways weggelaufen, die an die Grundlage angeschlossen werden. Die doppelte Handkurbel hat eine Hauptspule (angebracht an der rechten Seite, d.h. nahe dem Motor) und eine Sekundärspule (angebracht an der linken Seite). Eine Dreitrommelhandkurbel hat eine Haupttrommel (angebracht in die Mitte), zwei Untertrommeln (angebracht am links und das recht) oder zwei Haupttrommeln (angebracht am Recht und die Mitte) und eine Untertrommel (angebracht am links), jede mit einem entsprechenden Steuerungsgerät und eine Stahlseilführung.

Verarbeitungs-Ausrüstung: Mitte CNC maschineller Bearbeitung

Rotations-Richtung von Nuten: Links

Drahtseil-Durchmesser: 3 MM~65 MILLIMETER

Jede Schicht hüllt ein: 20,5 Schöße

Schicht: 5 Schicht

Seil-Nut-Art: LEBUS-Seil-Nut

Zahl von Seilen: Zwei
