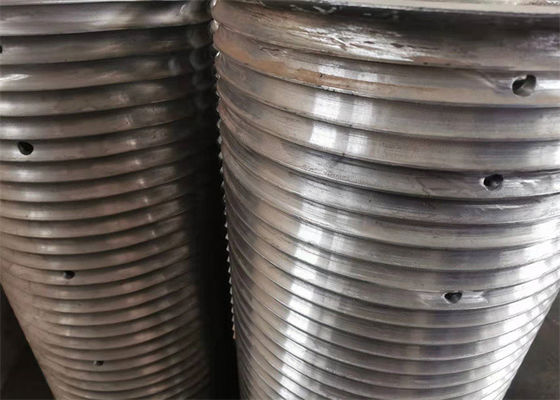

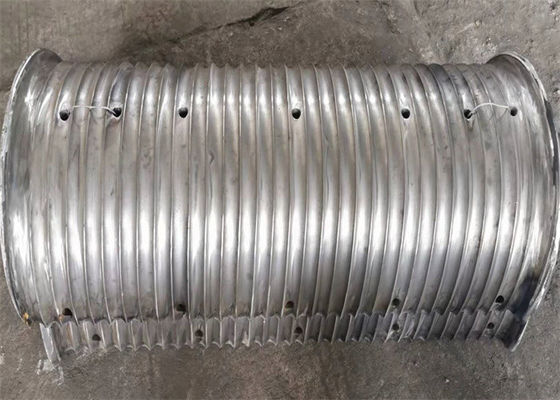

Hebekranen und Zuggeräte Kabel-Winch-Trommel mit Lebus-Hüllen
Produkteinführung
Material für Rillenwindeltrommeln: Kohlenstoffstahl, Legierstahl, Edelstahl, Aluminium, hochfester Stahl usw.
Materialnormen: GB, AISI, ASME, ASTM, JIS, DIN, Ich...
Umgebungstemperatur: -40 ° C bis +45 ° C
Umgebungstemperatur von -40 °C bis +50 °C
Schleifen Art der Trommel: Spiralschleifen oder Lebusschleifen
Drehrichtung der Trommel: Links oder Rechts
Verarbeitungsmethode: Maschinenarbeit
Durchmesser des Seildrahtes: 3 mm~100 mm
Verarbeitungsgeräte: CNC-Bearbeitungszentrum
TEchtzeitÜbersicht
| Produktbezeichnung |
Hebekran und Zuggerät Kabel Winde Trommel |
| Trommelmenge |
Einzelne oder Doppel |
| Trommelentwurf |
LBS-Groove oder Spiralgroove |
| Material |
Kohlenstoff-Edelstahl und Legierstähle |
| Größe |
Anpassung |
| Anwendungsbereich |
Betrieb des Bau- und Bergbau-Terminals |
| Stromquelle |
Elektrische und hydraulische Anlagen |
| Kapazität der Seile |
100 bis 300 Meter |
| |
|
Parameter
| Nein. |
Durchmesser des Drahtes ((mm) |
Zugkraft (KN) |
Drehrichtung |
Durchmesser der Trommel ((mm)) |
Länge der Trommel ((mm) |
| 1 |
3 bis 8 |
3 bis 10 |
Linke Hand, rechte Hand |
> 160 |
< 1000 |
| 2 |
10 bis 16 |
12 bis 20 |
Linke Hand, rechte Hand |
> 320 |
< 1000 |
| 3 |
18 bis 24 Jahre |
20 bis 80 |
Linke Hand, rechte Hand |
>480 |
< 1000 |
| 4 |
26 bis 32 |
100 bis 120 |
Linke Hand, rechte Hand |
> 640 |
< 1000 |
| 5 |
34 bis 40 |
150 bis 200 |
Linke Hand, rechte Hand |
> 800 |
< 1000 |
| 6 |
42 bis 50 |
240 bis 400 |
Linke Hand, rechte Hand |
> 1000 |
< 1000 |
Eigenschaften:
1Unsere Produkte haben die Vorteile der kompakten Struktur, des leichten Gewichts, der Sicherheit und der einfachen Bedienung.
2Unsere Produkte werden für das allgemeine Heben, Trägen und andere Arbeiten in Schiffsdeckmaschinen, Hafen, Erdöl, Bohrmaschinen, Maschinenbau, Bergbau,Geologische Explorations- und Baumaschinen usw..
3. Die Produkte werden nach API-Spezifikation 7K Spezifikation für Bohrgeräte entwickelt und hergestellt.
4. Hohe Anlauf- und Arbeitsleistung
5. Zuverlässiger Betrieb mit wenig Lärm
Produktspezifikationen:
1) Drahtseil- oder Kabeldurchmesser (mm)
2) Haupttrommeldurchmesser (mm)
3) Breite zwischen Flanschen (mm)
4) Längen des zu befördernden Seils oder Kabels
5) Material und Anforderungen an die Trommel
6) Höchstbetriebslast auf Seil oder Kabel
7) Richtung des Eintritts des Drahtseils
8) Art des Seil-Eingangs
9) Abstand zum festen Schaufel und Position zwischen Flanschen
10) Außendurchmesser der Flansche
Verarbeitungsgeräte:
CNC-Bearbeitungszentrum
Material des Produkts:
1Kohlenstoffstahl: Q235A/B/C/D/E SS400 A36 SM400 St37-2 S235J...
2. Niedriglegiertes Hochdruckstahl: Q345A/B/C/D/E Q390 Q420 Q460 15GrMo 20GrMo 12GrMoVNi 42GrMo...
3- Stahllegierung: 20Mn2 40Mn2 15Cr 30Cr 20CrMnMo 20CrNi...
4. Polymermaterialien, Fasermaterialien und Polyamidnylonmaterialien.
5. Materialien aus Edelstahl, Aluminium usw.
Das Produktmaterial kann auf Wunsch des Kunden ausgewählt werden
Abmessungen der Zeichnung
Funktionen der Trommel:
Verarbeitungsgeräte: CNC-Bearbeitungszentrum
Drehrichtung der Rillen: Links
Durchmesser des Seildrahtes: 3 mm~65 mm
Jede Schicht Runden: 20,5 Runden
Schicht 5 Schicht
Typ der Seilspalte: LEBUS Seilspalte
Anzahl der Seile: Zwei
Produktstruktur
Schleifentrommel Zusammensetzung: Trommelkern, Flansche, Welle usw.

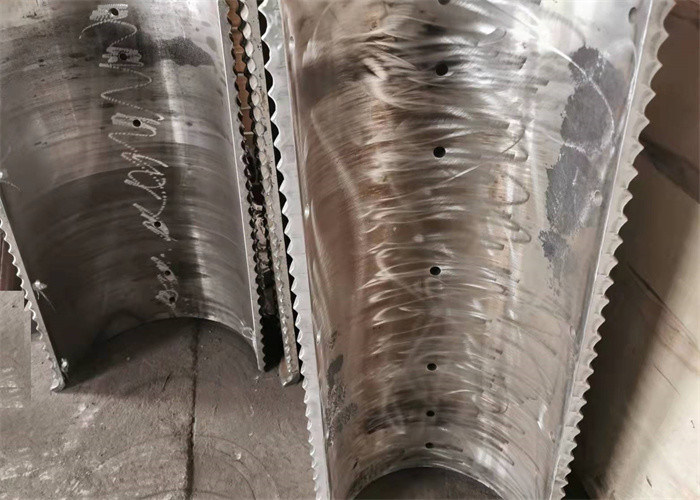

Verarbeitung: Seiltrommeln mit direkt in sie geschnittenen Rillen.Winztrommeln mit Flansche, die LBS-Rille wird direkt in den Trommelkörper geschnitten, entsprechend den Anforderungen der Kunden,die Flansche sind entweder geschweißt oder verschraubt. die Geometrie der Rillen wird durch Seilkonstruktion, Durchmesser und Länge sowie durch die Anwendung bestimmt.
Anwendung des Produkts
1. Offshore Marine-Maschinen: Offshore-Kranwinde, Liegewinde, Traktionswinde, Fahrwinde, Ankerwinde, Hydrologische Winde
2Maschinenbau: Kabelwindel, Turmkranich, Pfahlmaschine, Hydraulikwindel
3Ölfeldindustrie: Ölbohranlage, Petroleum-Traktorheber, Petroleum-Überholanlage, Anhänger-Pumpenwinde, Holzwinde usw.
4 Baumaschinen: Baustelle, Winde, Windschrauber
5. Bergbauwindel: Winde zur Verleihung, Winde zum Antrieb von Propellern, Winde zum Sinken usw.
6. Kranmaschinen: Brückenheber, Turmkrane, Gantry-Kran, Kreuzkrang-Winde
Das LeBus-System ist eine Methode zur Steuerung des Spulens von Drahtseilen auf einer Winde, so dass die Anzahl der Schichten, die sicher gespulst werden können, praktisch nicht begrenzt ist.unabhängig von der Schwere der Belastungs- und Geschwindigkeitsbedingungen oder der Größe von Seil und Trommel.
Erforderliche Parameter:
- Der Durchmesser des Seils oder des Kabels ((mm))
- Innerer Durchmesser D1 ((mm)
- Außendurchmesser D2 ((mm)
- Breite zwischen den Flanschen L ((mm)
- Seilkapazität (m)
- Material:
- Drehrichtung: links oder rechts?
