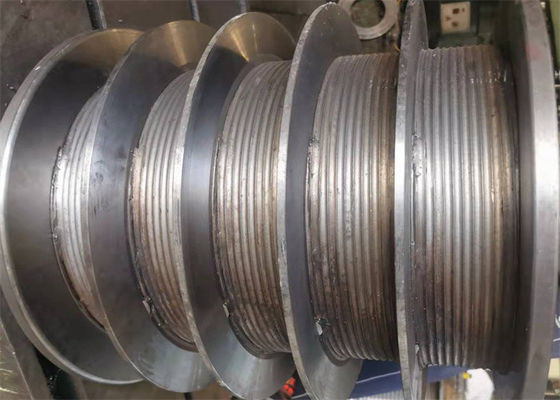

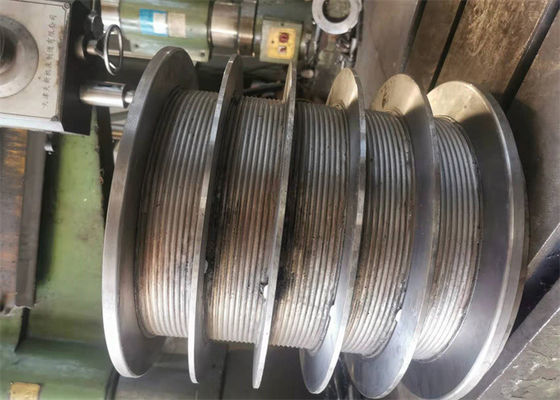

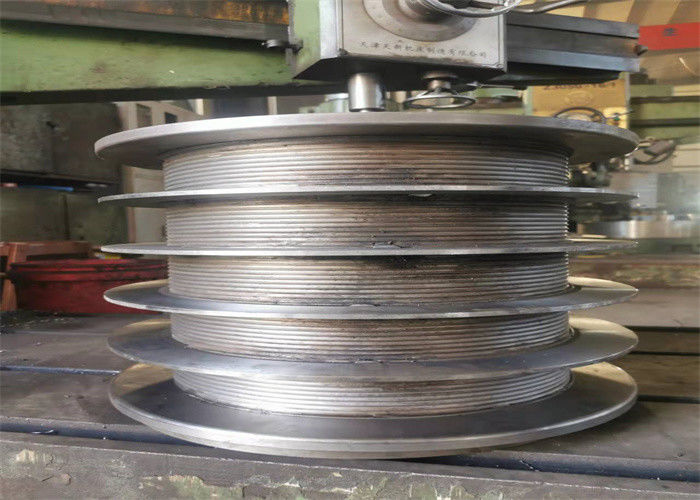

Multi Schicht-Wicklungs-Seilwinde-Trommel-Drahtseil mehrfaches Lebus fugte



wir sahen, dass der Bedarf, das Spulen des Drahtseiles auf den Ölplattformen zu verbessern anfing, verschiedene Methoden zu versuchen und schließlich das Muster „LeBus“ schuf, das noch die beste Methode verwendete heute für mehrfache Schichten des Drahtseiles gleichmäßig und genau spulen ist. Wenn LeBus jetzt seine Produkte an alle Industrien liefert, die mehrfache Schichten des Seils spulen müssen, erinnert sich LeBus noch, an wo es anfing und geht weit über, das Ölfeld mit fugendem LeBus und viel mehr zu stützen. Bis heute wird LeBus noch auf praktisch jeder Ölplattform und Workover-Anlage in der Welt. verwendet.



Gerilltes Handkurbel-Trommel-Material: Kohlenstoffstahl-, legierterstahl, Edelstahl, Aluminium, hochfester Stahl, usw.

Materielle Standards: GB, AISI, ASME, ASTM, JIS, LÄRM,…

Umgebende Temperatur: -40 ° C bis +45 ° C

Umgebende Temperatur Stroage: -40 ° C bis +50 ° C

Nut-Art der Trommel: Gewundene Nuten oder Lebus-Nuten

Die Rotations-Richtung der Trommel: Links oder rechts

Verarbeitungsmethode: Maschinen-Arbeit

Drahtseil-Durchmesser: 3 MM~100 MILLIMETER

Verarbeitungs-Ausrüstung: Mitte CNC-maschineller Bearbeitung



Nein:	Drahtdurchmesser (Millimeter)	Kraft (KN) ziehen	Rotations-Richtung	Trommel-Durchmesser (Millimeter)	Trommel-Länge (Millimeter)
1	3~8	3~10	Links, rechts	>160	<1000>
2	10~16	12~20	Links, rechts	>320	<1000>
3	18~24	20~80	Links, rechts	>480	<1000>
4	26~32	100~120	Links, rechts	>640	<1000>
5	34~40	150~200	Links, rechts	>800	<1000>
6	42~50	240~400	Links, rechts	>1000	<1000>



Die Trommelseilnut der Bohrgeräthandkurbel nimmt die Form der doppelten Struktur der unterbrochenen Linie an, und seine Eigenschaften sind diagonale Seilnut und gerade Seilnut erscheinen abwechselnd und so bilden zwei diagonalen zwei geraden der Seilnut Bereich des Seilnut-Bereichs und auf der Oberfläche der Trommel. Die so genannte geneigte Seilnut bezieht sich die auf Seilnut, die diagonal mit dem Trommelbus schneidet, und die gerade Seilnut bezieht sich die auf Seilnut, die direkt mit dem Trommelbus schneidet oder zum Flansch parallel ist. Diagonalstarke Nut steuert die Neigung der Seilnut, die einen kleinen Anteil in einem Kreis der Seilnut erklärt. Sein Strukturpunkt kann die Probleme der Verdrängungsdeformation, der gegenseitigen Reibung und der frühen Abnutzung des Drahtseiles während des Ladens effektiv vermindern.

Die Verarbeitung und die Produktion der lebus Nut können auf der Trommel als Ganzes direkt verarbeitet werden und können in ein Einsetzung mit der Seilnut auch gemacht werden und machten in eine aufgeteilte Art, eingewickelt in der glatten Trommel, wenn sie installiert werden, angeschlossen an die Trommel durch Bolzen oder Schweißen. Das Material des faltenden Seilnutfasses kann in Kohlenstoffstahl unterteilt werden, Edelstahl-, legierterstahl, Aluminium oder Glasfaser, etc. Das Fass kann durch das rollende oder werfende Blatt gemacht werden.



Um die Bedingungen der Bohrung von Technologie und von Transport zu erfüllen, ist die Handkurbel normalerweise als Multiwellen-Antrieb und unterschiedlicher Transport entworfen, der nicht nur den Systemkomplex macht, aber auch die Kosten- und Installationsarbeitsbelastung erhöht. Zu diesem Zweck haben der Getriebeentwurf der Handkurbel, der Leistungsaufnahmeeingabemodus und die Struktur des Handkurbelrahmens das Vorangehen mit Arbeit, meine Firma entwarfen eine multi Trommelhandkurbel getan. Die Handkurbel wird hauptsächlich aus Basis, Handkurbelrahmen, Rollenwelle, Spülbehälterwelle, Antriebswellekästen, Scheibenbremse, Abbruch-sicheres Kronengerät, Hauptbremsmechanismus verfasst und automatischer Bohrer, usw., und Machtverschiebung zwischen der Eingangswelle und der Welle nimmt mechanisches Getriebe, Antriebsachse an und die Rolle, die zwischen sich verschiebt, nimmt pneumatische Kupplung zur Verschiebung an, mit vier werden, Rückgang blockiert. Begrenzte Element-Software wurde benutzt, um die Trommelwelle zu simulieren und zu analysieren und seine Stärke und Steifheit zu überprüfen. Die Analyse- und Kontrollergebnisse zeigen, dass der Entwurf der Trommel und des Rahmens der Handkurbel angemessen ist und die praktischen Arbeitsbedingungen erfüllt.



1. Unsere Produkte haben die Vorteile der Kompaktbauweise, leicht, sicher und einfach zu funktionieren.

2. Unsere Produkte werden für allgemeine Anheben, Schleppen und anderesarbeiten in der Marineplattformmaschinerie, Hafen, Erdöl, Übungsmaschine, Technikmaschinerie, Bergbau, geologische Erforschung und Baumaschinen und etc. benutzt.

3. Produkte sind entsprechend API Spec 7K „Spezifikation für Bohrungsausrüstung“ entworfen und hergestellt.

4. Hohe starting& Funktions-Leistungsfähigkeit

5. Zuverlässige Operation mit wenig Geräuschen
