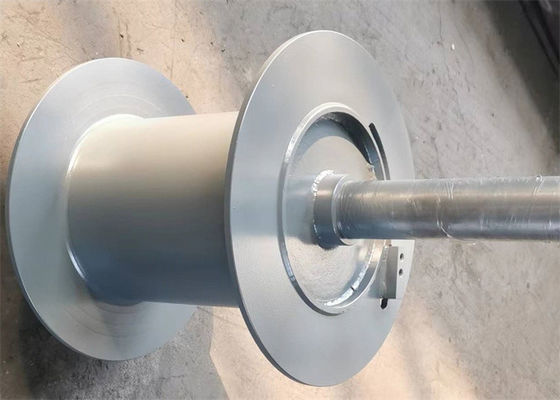

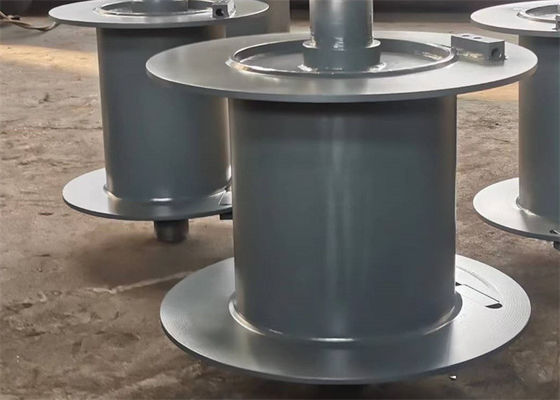

Kabel-Wicklungs-Hebemaschinen-Kran, Draht-Seilwinde-Trommel für Schiffs-Boots-Ankerwinde



Die Rolle der Handkurbeltrommel ist hauptsächlich, die Geschwindigkeit und das Drehmoment des Motors auf sie durch die Spindel in die Geschwindigkeit des Drahtseiles um sie zu übertragen, um den Gegenstand anzuheben und zu senken.
Entsprechend dem unterschiedlichen Herstellungsverfahren kann die Trommelstruktur der Hebemaschine in werfende gemischte (Unterstützungsrad für Casting, Trommel für das Schweißen) und schweißende Art Schweißens unterteilt werden.



Der Trommeldurchmesser nicht kleiner als 19mal des Drahtseildurchmessers.

Die Trommelwand kann der eingewickelten festen Kraft des Drahtseiles widerstehen; die Seite kann der seitlichen Kraft widerstehen, die durch Drahtseil produziert wird.

Der Abstand zwischen Trommelseiten-Plattenperipherie zum äußersten Rollenseil nicht kleiner als zweimal des Drahtseildurchmessers.



Nein:	Drahtdurchmesser (Millimeter)	Kraft (KN) ziehen	Rotations-Richtung	Trommel-Durchmesser (Millimeter)	Trommel-Länge (Millimeter)
1	3~8	3~10	Links, rechts	>160	<1000>
2	10~16	12~20	Links, rechts	>320	<1000>
3	18~24	20~80	Links, rechts	>480	<1000>
4	26~32	100~120	Links, rechts	>640	<1000>
5	34~40	150~200	Links, rechts	>800	<1000>
6	42~50	240~400	Links, rechts	>1000	<1000>



a.Crane-Maschinerie: Die anhebende Maschine der Brücke, der Turmkran, der Portalkran, die Raupenkranhandkurbel, das usw.
b, die Mineralölindustrie: Erdölbohrungsanlage, Erdöltraktorhebemaschine, Erdöl Workoveranlage, Anhänger brachte Pumpanlagehandkurbel, Protokollierungshandkurbel, usw. an
c.Offshore-Marinemaschinerie: Offshoreerdölkranhandkurbel, Liegeplatzhandkurbel, Zugkrafthandkurbel, Personenbeförderungshandkurbel, Ankerwinde, hydraulische Handkurbel, usw.
D. Die Baumaschinen: Errichtende Abwischenwandhandkurbel, Wicklungshebemaschine, Hebewinde, usw.
e., Technikmaschinerie: Seilwinde-, Turmkran, Maschine, hydraulische Handkurbel, usw. anhäufend
f., Bergbauhandkurbel: Verschicken Handkurbel, Handkurbel, sinkende Handkurbel, usw. Stütze-ziehend
