Q355C Luffing Lebus-Trommel, linksgängige Doppelhelix-Nut für Winden

1. Produktbeschreibung

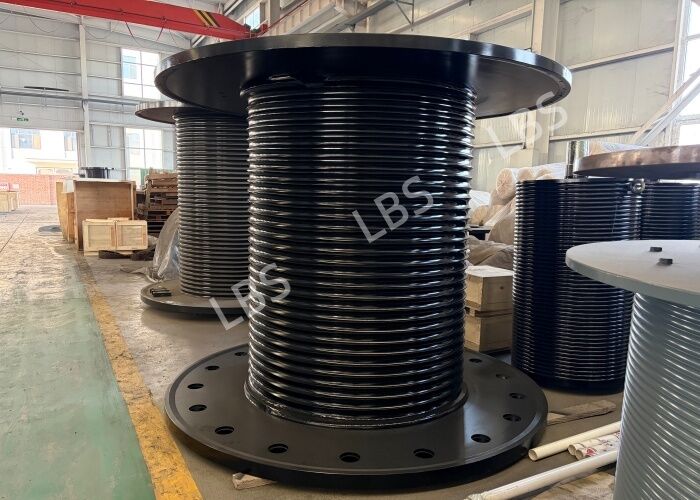

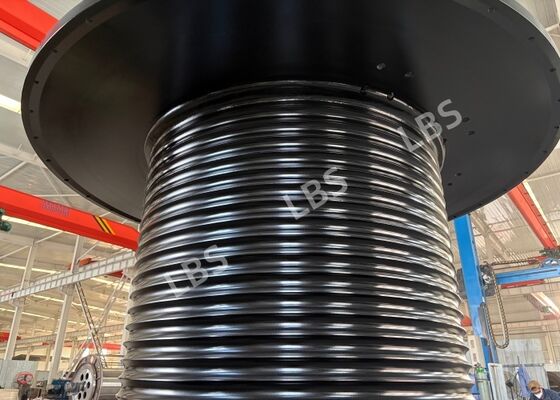

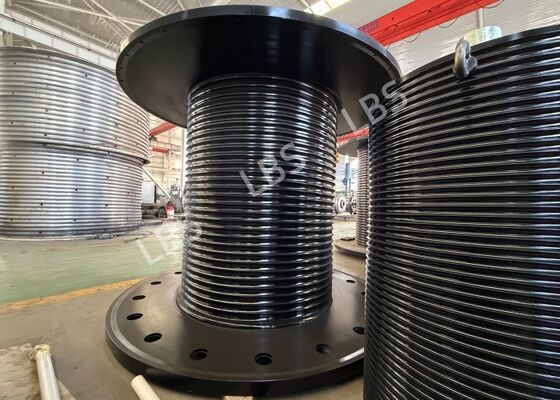

Diese Lebus-Trommel ist das tragende Kernstück für die Hubwinden von Schwerlastkranen. Hergestellt aus Q355C niedriglegiertem hochfestem Stahl mit guter Tieftemperaturzähigkeit, arbeitet sie zuverlässig im Freien und auf See. Sie verfügt über eine linksgängige Doppelhelix-Lebus-Nut mit 65°, die bis zu 7 Lagen Seil aufnehmen kann. Der Mantel wird vorzugsweise aus einer einzigen Stahlplatte gewalzt. Alle Stoßnähte sind von Grad 1 und werden mittels UT & RT zerstörungsfrei geprüft. Nach dem Schweißen wird die Trommel spannungsarm geglüht und dann präzisionsbearbeitet, wobei die Nuten endbearbeitet werden, um Koaxialität und Zylindrizität zu gewährleisten. Ausgestattet mit Seileinführführung und Querschichtübergangsplatten wird sie mit vollständigen Seilverankerungskits vormontiert geliefert. Ihr rechter Flansch kann mit einem großen Zahnrad für hohe Koaxialität angebohrt werden. Diese M4-Trommel wird gemäß den nationalen Kranstandards für den kontinuierlichen Schwerlastbetrieb hergestellt.

2. Produktparameter

3. Produktvorteile

(1) Lebus-Doppelhelix-Nut: Ermöglicht sanften mehrlagigen Seilübergang, verhindert Seilverheddern, Springen und Quetschen, verlängert die Lebensdauer des Drahtseils.

(2) Robuste Schweißnaht & Wärmebehandlung: Grad 1 Schweißnaht mit doppelter zerstörungsfreier Prüfung. Spannungsarmglühen nach dem Schweißen reduziert Verformungen des Mantels für stabile Leistung.

(3) Hochpräzisionsbearbeitung: Strenge geometrische Toleranzkontrolle. Angebohrtes Zahnrad reduziert Vibrationen und schützt Getriebeteile.

(4) Vormontierte Lieferung: Seilverankerungskits werkseitig vorinstalliert, spart Montagezeit vor Ort und eliminiert Installationsrisiken.

(5) Anpassung an raue Umgebungen: Q355C-Stahl mit ausgezeichneter Tieftemperaturzähigkeit, geeignet für Außen-, Hafen- und Offshore-Salzsprühbedingungen.

(6) Klare Wartungs- & Ausschreibungskriterien: Quantifizierte Inspektionsregeln vereinfachen die Geräteverwaltung und gewährleisten die Hebesicherheit.

(7) Standardkonform: Hergestellt nach nationalen Kranstandards, erleichtert die Abnahme durch Dritte.

4. Produktanwendung

• Kern-Hubtrommel für Hubwinden von großen Raupenkranen, Portalkranen und schwimmenden Hafenkranen
• Mehrlagige Drahtseil-Hubwindensysteme auf Offshore-Engineering-Plattformen und Marine-Hubwinden
• Schwerlast-Hubwinden von schweren Baumaschinen und großen Materialumschlaggeräten
• Hebegeräte im Bergbau und in Ingenieursschiffen, die eine geordnete mehrlagige Seilaufwicklung bis zu 7 Lagen erfordern
